삼성 노트북수리 센스 R520 노트북 화면이 안나와요 증상

안녕하세요.

강원도 홍천군 동면에 위치한

노트북수리센터 와일드핑거입니다.

삼성 센스 R520 노트북이 서울 광진구 자양동에서 택배로 입고되었습니다.

강원도 홍천 사무실로 입고된 택배 상자 안에는 노트북 화면이 안나와요 증상의 노트북과

같은 모델의 메인보드가 한장 들어있었습니다.

​

그리고 노트북에 메모지에 글을 남겨주셨는데 수리에 도움이 될거 같아

보드 한장 더 보내주셨다고 적어주셨네요.

​

삼성 노트북 화면이 안나와요 증상이 있는 노트북은...

아예 전원까지 먹통이고 점검 결과 침수되어 전원부가

완전 메롱이 이더라구요 ㅠㅠ

그래서, 한장 더 온 메인보드를 점검했는데 그 보드는 그래픽칩셋 불량이더라구요.

근데.... 수리했던 흔적이 ㅠㅠ

그래픽이 불량인데 바이오스 롬 IC를 만진 흔적이 있더라구요..

땜질 흔적이요...

고객님께 전화드렸더니 수리 했던거고 그업체에서 바이오스 불량이라고 했다고..

근데.. 문제는 바이오스가 아닌 그래픽불량 ㅠㅠ

​

그래픽칩셋이 사망..

침수된 보드엔 다행히 그래픽칩셋이 정상이라 수리가 가능했습니다.

​

그럼... 노트북 분해, 수리작업 그리고 청소까지의 작업 내용을 사진과 설명으로 보시겠습니다.

​

---

삼성 센스 R520 노트북 화면이 안나와요 증상 수리하기





삼성 센스 R520 노트북이며 배터리 분리를 시작으로 노트북수리 고고씽~!!

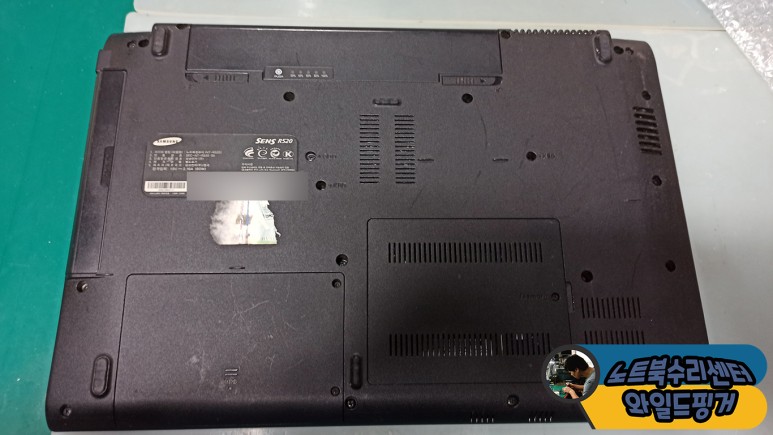

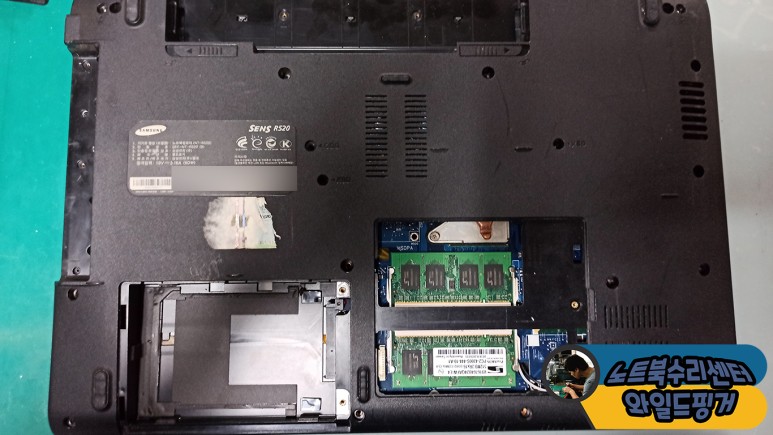

노트북을 뒤집어 커버들을 분리합니다.

좌측에 하드디스크, 우측에 무선랜카드가 없이 입고되었습니다.

ODD(cd-rom)를 분리하고..

뒷면에 보이는 모든 나사들을 풀어줍니다.

노트북을 뒤집어 액정부을 열어줍니다.

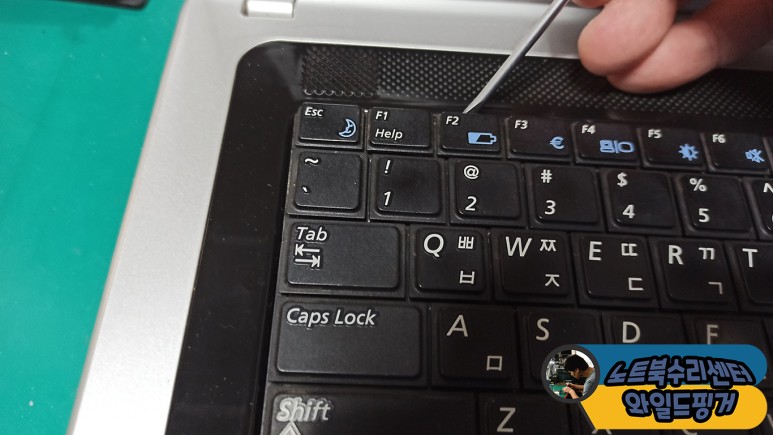

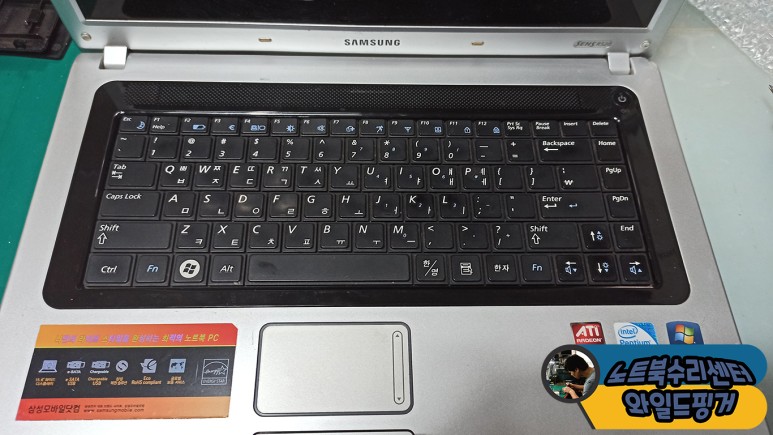

키보드 분리.

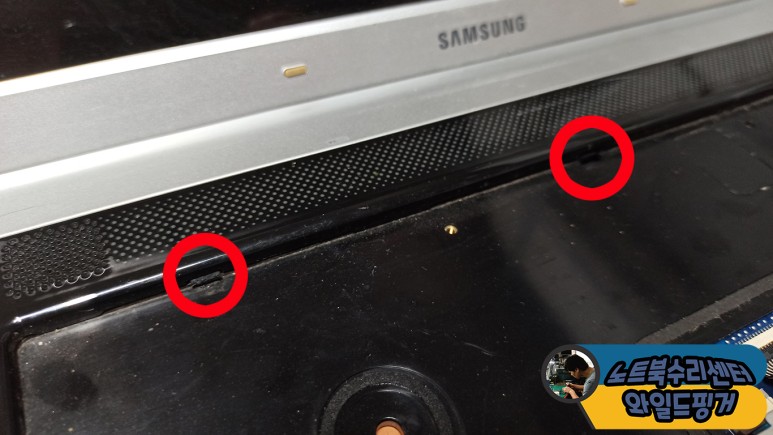

빨간원의 핀을 위로 밀어 키보드를 분리하면 됩니다.

핀이 3개가 있답니다.

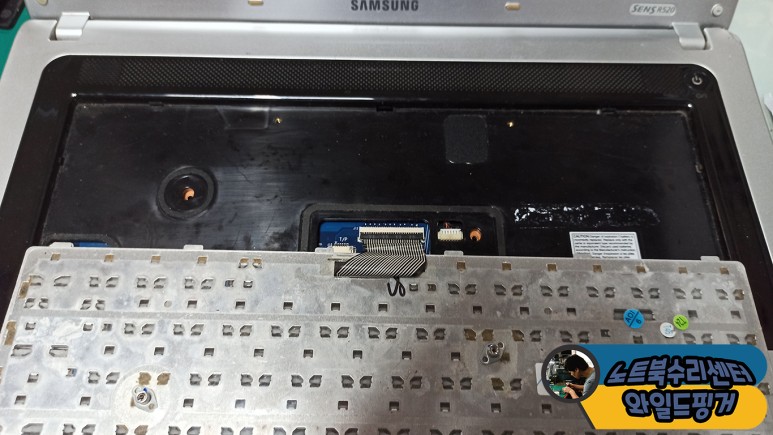

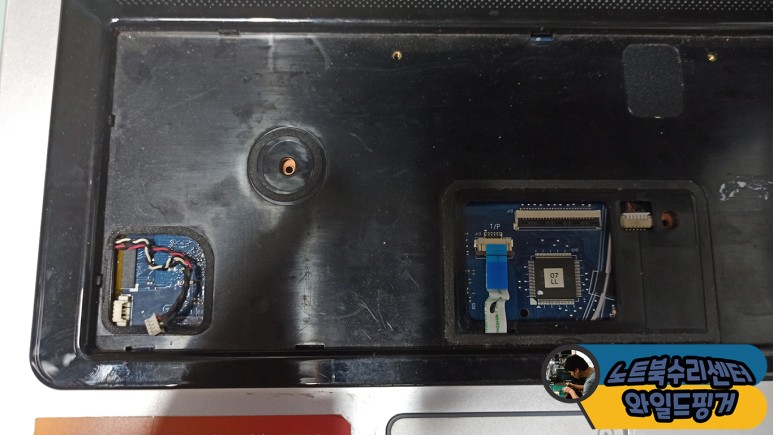

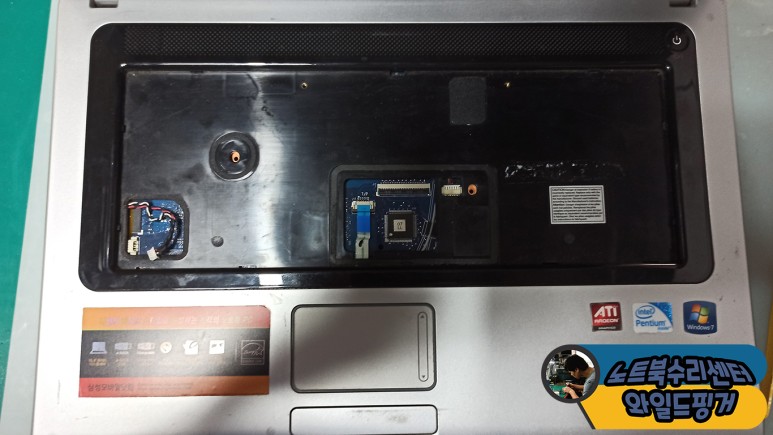

케이블들을 분리하고 본체 상판을 분리합니다.

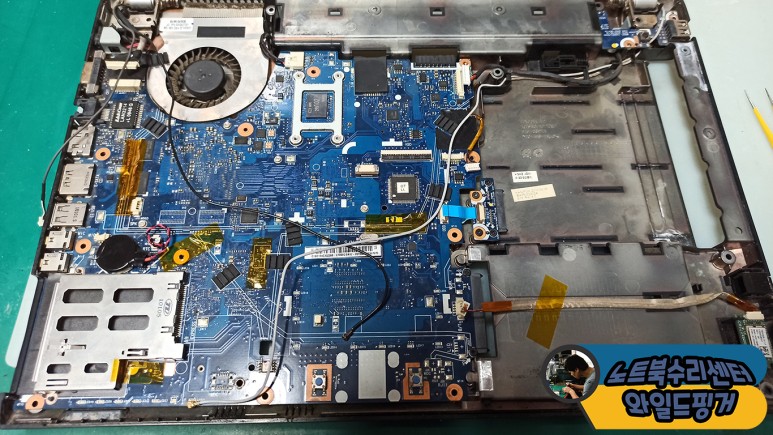

케이블들을 분리하고 메인보드 고정나사들을 풀어줍니다.



본체 하판에서 메인보드를 들어냅니다.

삼성 센스 R520 메인보드.



그래픽칩셋 정상인 메인보드에서 칩셋을 들어내고 리볼링 작업까지 끝난 상태입니다.

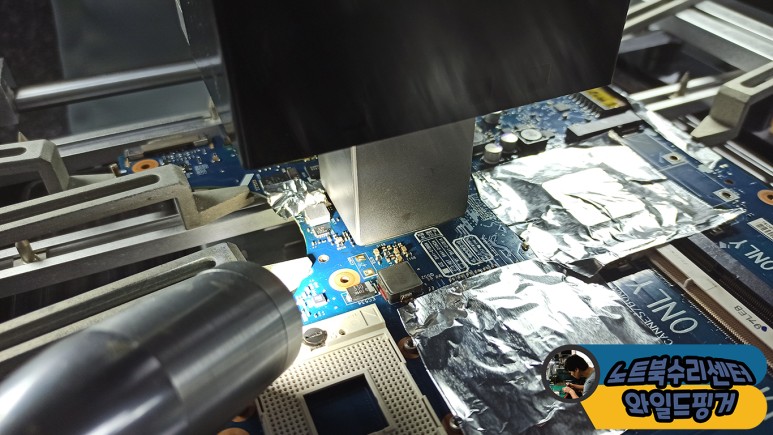

그리고 다른 보드에 그래픽칩셋을 붙여줍니다.

이제부터 청소작업.

삼성 센스 R520 노트북의 히트싱크와 쿨러.

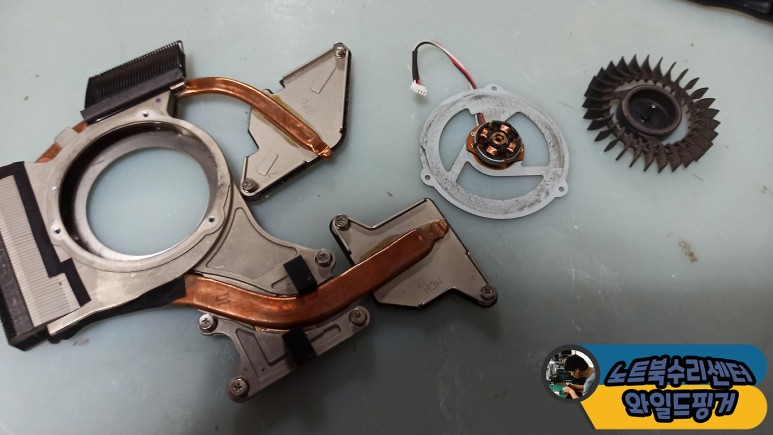

CPU FAN을 분해합니다.

히트싱크 통풍구의 먼지 청소.

​





팬 날개를 초음파세척기에 넣어 세척하고 흐르는 물로 다시 세척 ( 남아있는 세제들을 제거하기 위해 )하고 건조합니다.

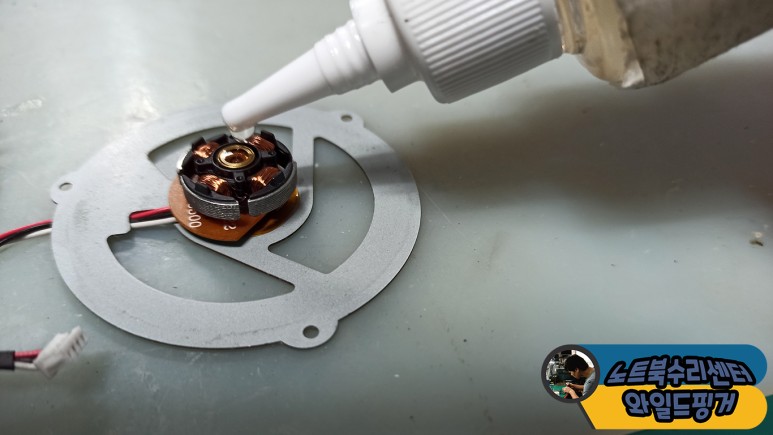

CPU FAN 베어링에 윤활유를 주입하고 날개 조립.

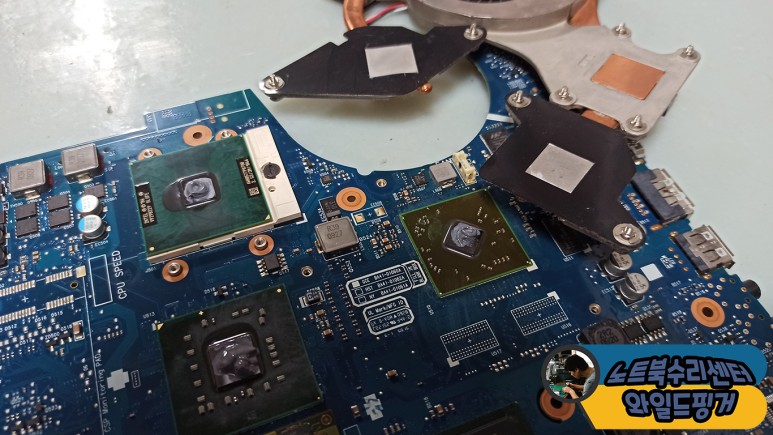

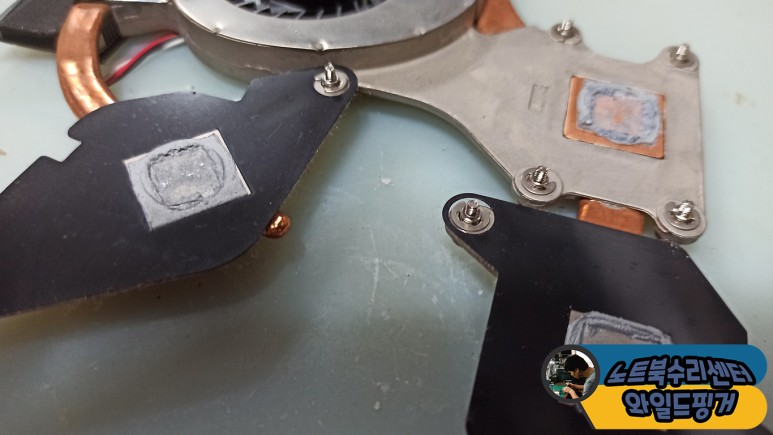

히트싱크에 써멀구리스들을 제거합니다.

메인보드에 먼지 청소와 케이스에 키보드 등에 먼지들도 제거한 후 메인보드에 써멀구리스를 도포 합니다.

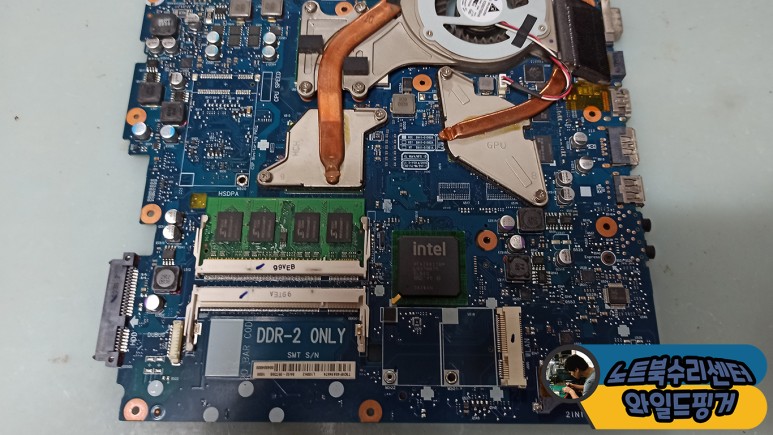

그리고, 히트싱크 장착한 후 노트북을 분해의 역순으로 조립합니다.

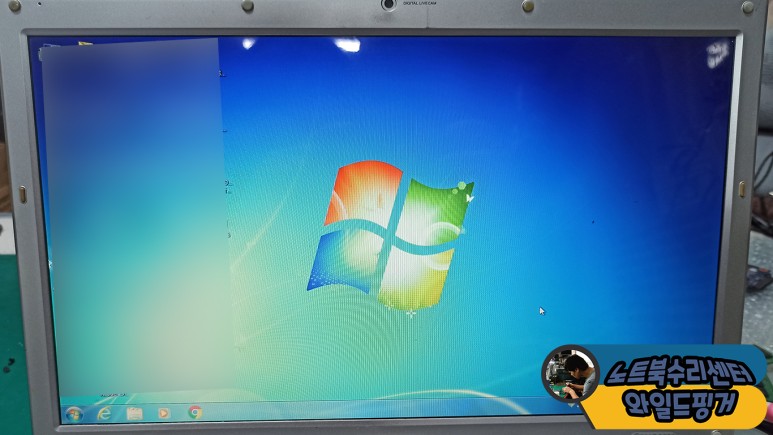

노트북 조립 후 전원 버튼을 눌러 노트북을 구동하면...

이렇게.. 윈도우가 짜잔...

하드디스크 없이 입고된 제품이라 제가 가지고 있던 하드디스크를 장착해서 윈도우 설치 후 테스트를 진행했습니다.

​

이렇게 삼성 노트북 화면이 안나와요 증상 수리가 완료되었습니다.

감사합니다.

​
