안녕하세요.

강원도 홍천군 동면에 위치한

노트북수리센터 와일드핑거

입니다.

장마가 길어지고 비가 많이 와 산사태 그리고 강물이

넘쳐 비해를 당하신 분들이 많이 계시네요.

이재민분들 국가에서 많이 도와주셨으면 좋겠습니다.

코로나19로 힘든데 비피해까지 ㅠㅠ

빠른 복구가 되길 간절히 바래봅니다.

​

​

지금부터 노트북수리이야기를 시작하겠습니다.

델 인스피론 1564 노트북의 해상도 문제로 입고된 모델입니다.

노트북 해상도가 800*600 으로만 나오는 증상입니다.

​

장치관리자에 그래픽드라이버를 보면 느낌표가 표시되어있고

해상도가 800*600으로 설정되는 증상.

​

해상도 설정이 변경이 안되는 그런 증상입니다.

점검 결과 델 인스피론 1564 노트북의 그래픽칩셋 고장으로

노트북 그래픽카드 수리 작업을 진행해야 한답니다.

​

노트북 그래픽카드 수리 작업에는

히팅 --- 플럭스를 칩사이에 넣어 열풍기로 지지는??

리볼링 -- 그래픽칩셋을 떼고 칩셋을 재생해서 다시 붙여주는 방법입니다.

칩교체 -- 고장난 칩을 떼어내고 새칩으로 붙여주는 작업입니다.

​

이런 방법들이 있는데...

노트북 그래픽카드 수리는 역시 칩교체하는게 제일입니다.

확실하게 수리하는 방법은... 칩교체뿐이랍니다^^

​

델 인스피론 1564 노트북 컴퓨터수리 지금부터 설명 시작합니다.

그래픽드라이버에 느낌표가 표시되고

해상도가 800*600 으로 표시되는..

​

델 노트북 컴퓨터수리는 이렇게 했구나라고 봐주시면 좋을거 같습니다.

​

---

델 인스피론 1564 노트북 컴퓨터수리 ( 그래픽 칩셋 교체 작업 )

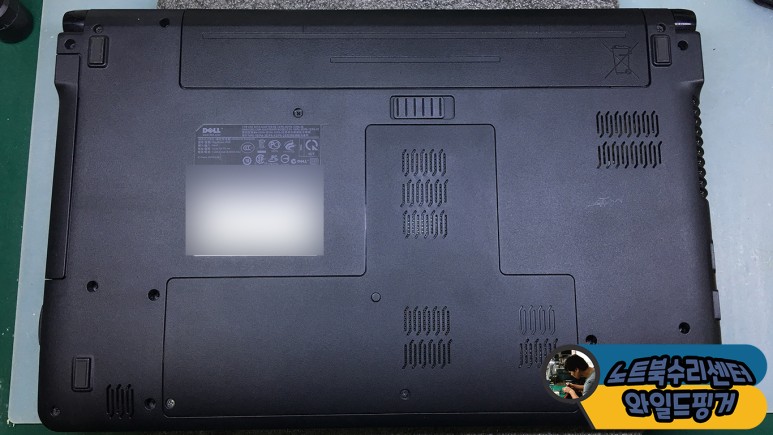

델 인스피론 1564 노트북의 전원차단을 위해 배터리를 분리합니다.

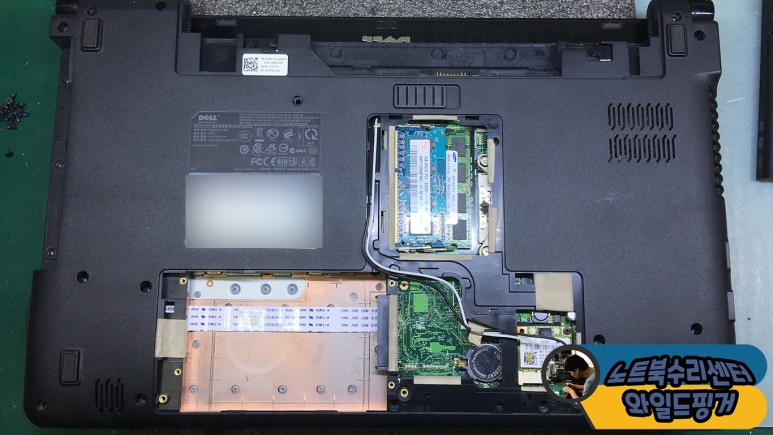

고정나사를 풀어 커버를 열어줍니다.

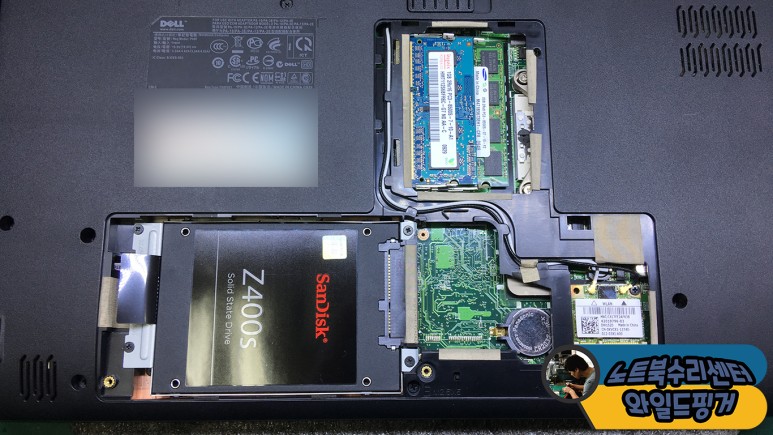

ODD(CD-ROM)도 분리하고~

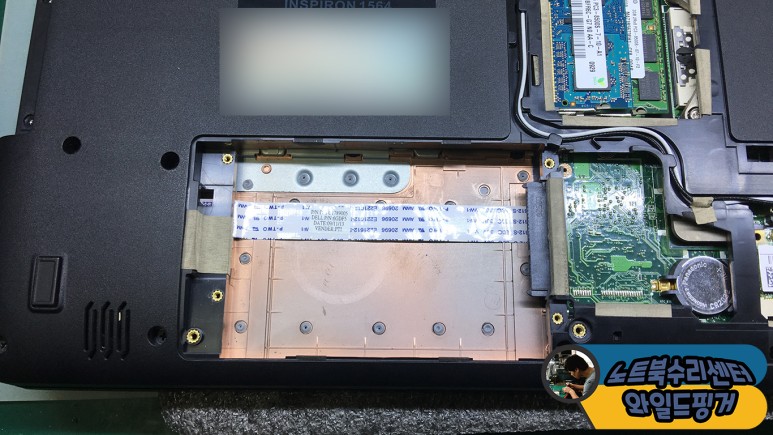

하드디스크도 분리합니다.

무선랜카드에 연결된 케이블을 분리하고

뒷면에 보이는 모든 나사들을 모두 풀어줍니다.

노트북을 뒤집고 액정부를 열어...

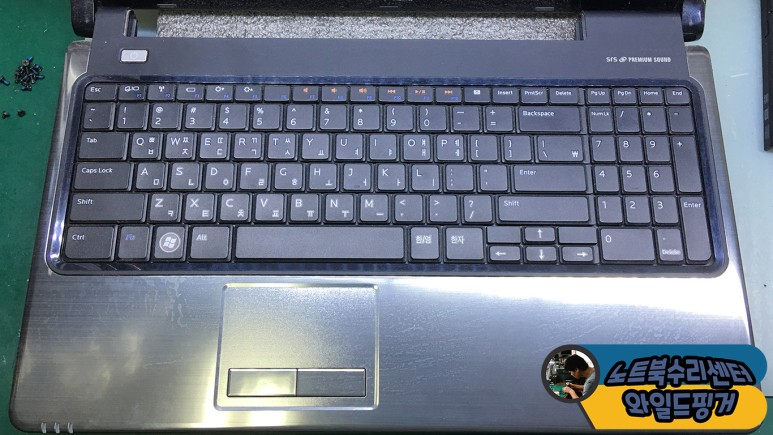

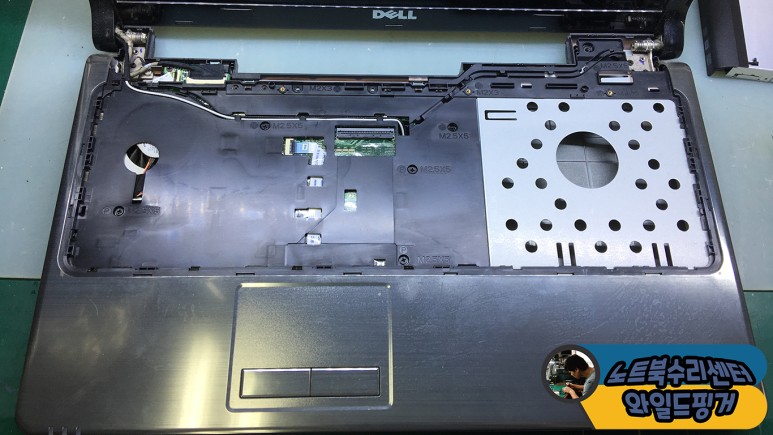

베젤과 키보드를 분리합니다.

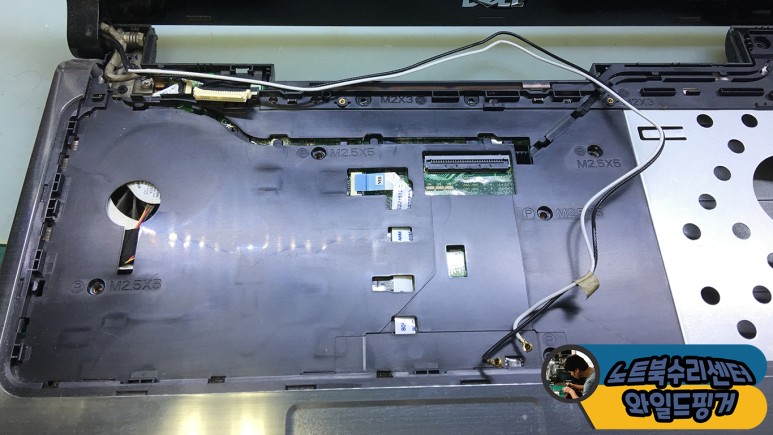

와이파이 케이블, 터치패드 케이블을 커넥터에서 분리한 후...

보이는 고정나사들을 풀고~

본체 상판을 열어줍니다. ( 헤라를 이용해서^^ )

노트북 CPU FAN을 고정하는 나사들을 풀어 fan을 분리합니다.

고정나사 그리고 연결된 케이블들을 모두 분리하고 메인보드를 들어내면

델 인스피론 1564 노트북의 분해가 끝이 납니다.

분해 작업이 그리 어렵지만은 않죠?? ^^

하다보면 하게 되더라구요^^

CPU FAN이 있던 자리인데 먼지가 한줄로 줄을 서있네요 ㅎㅎ

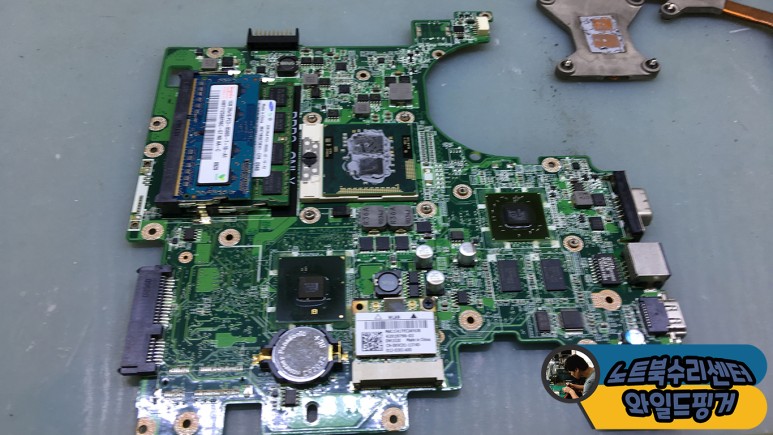

델 인스피론 1564 노트북 메인보드.

메인보드에서 히트싱크를 분리합니다.

그리고 메모리, 보드 배터리 그리고 라벨을 모두 분리합니다.

CPU에 말라있는 써멀구리스가 보이네요~

이러니... 이러니..

노트북 그래픽카드가 고장이 나죠 ㅠㅠ

노트북청소만 미리미리 했다면

노트북 그래픽카드 수리를 하지 않아도 됐을텐데 말입니다.

​

기억하세요!!

노트북 청소는 노트북 고장을 예방합니다.

---

델 인스피론 1564 노트북 컴퓨터수리

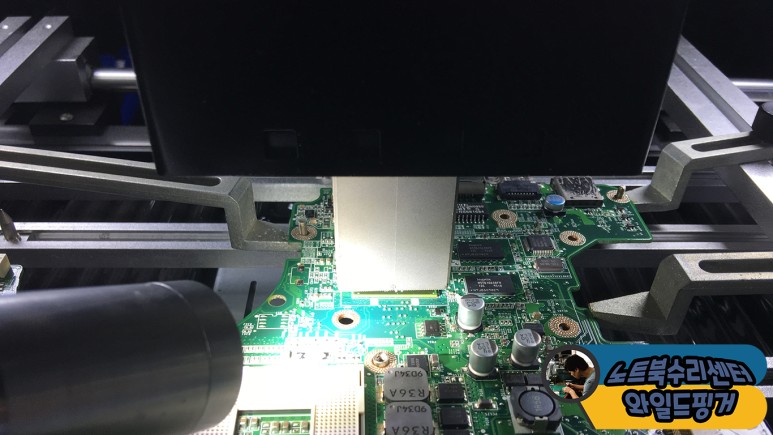

메인보드를 BGA장비에 장착하고

그래픽칩을 떼어내기 위해

열처리를 하고 있습니다.

그래픽칩을 떼고 준비한 새로운 신품 그래픽칩을 붙여줍니다.

칩을 붙이기 전에 보드에 납들을 깨끗하게 정리해야 줘야 한답니다.

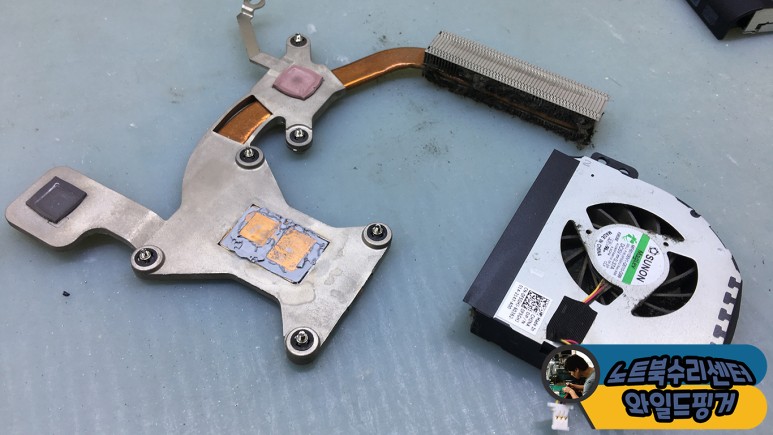

델 인스피론 1564 노트북 CPU FAN, 히트싱크



굳어있는 써멀구리스와 통풍구에 먼지들...

CPU FAN을 분해하고...



먼지 대박임 ㅠㅠ

말라있는 써멀구리스들은 깨끗하게 제거하고

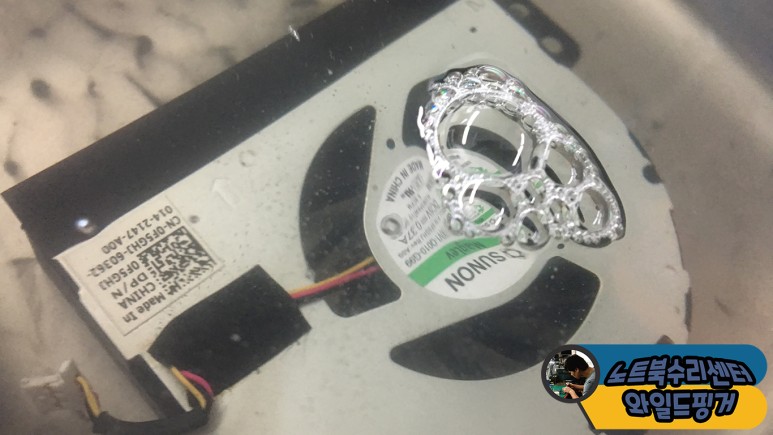

CPU FAN은 초음파세척기에 넣어

깨끗하게 세척합니다.

세척이 끝나면 세척기에서 꺼내

흐르는 물에 남아있는 세제들을 깨끗하게 제거합니다.

그리고, 에어콤프레셔로 물끼들은 어느정도 날려주고..

건조기에 넣어 CPU FAN를 말려줍니다.

CPU FAN은 건조를 잘해야하는게

회로가 들어있어 꼼꼼하게 말려야 한답니다.

물끼가 조금이라도 있으면 쇼트 날 수 있으니 말입니다.

메인보드에 교체한 신품 그래픽칩과 고장난 그래픽칩.

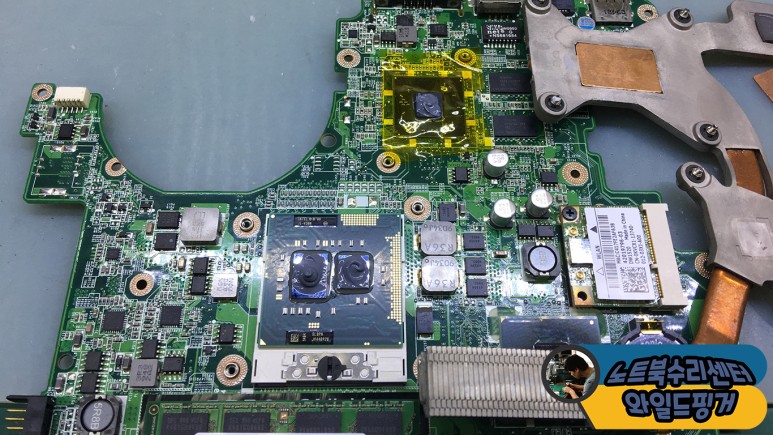

그래픽칩에 테이프를 붙여주고 써멀구리스 도포.

CPU에도 써멀구리스를 도포합니다.

CPU FAN를 세척하고 건조한 상태입니다.

생각보다 많이 깨끗하죠^^

조립은 분해의 역순으로 작업하고

노트북 전원 버튼을 눌러

윈도우로 부팅합니다.

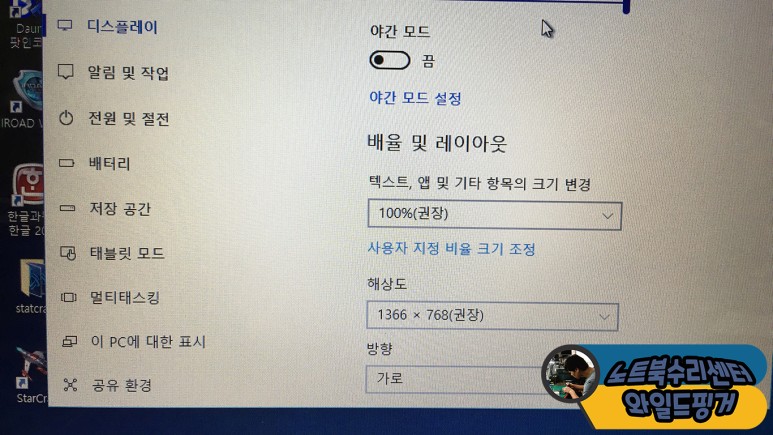

그리고 해상도를 확인.

1366*768

​

정상적으로 해상도가 돌아왔네요.

그래픽드라이버에 느낌표도 사라졌구요.

​

노트북 그래픽카드 수리를 했으니

과부하 테스트를 진행하고

출고 해드렸습니다.

​

노트북은 수리 작업 후 꼭 청소해서 출고를 해야 한답니다.

그 이유는... ??

말 안해도 아시겠지만~~

​

먼지 때문에 발열이 발생해 그래픽칩이 고장났으므로

노트북수리하고 청소는 기본이라는 겁니다.

​

청소 안하고 수리만하고 출고하면 발열로 또 고장 날 수 있어요.

그리고, 청소했다고 고장 안나는건 아니예요.

청소 후에 먼지가 쌓이고

써멀구리스가 굳어있다면

또... 고장난다는거!!

​

지금까지 델 인스피론 1564 노트북 컴퓨터수리기 였습니다.
