HP Pavilion DV7-6119TX 노트북 SYSTEM FAN (90B) 에러메시지로 꺼지는 증상을 쿨러 교체하고 써멀구리스 도포해서 수리하기

안녕하세요.

강원도 홍천군 동면에 노트북수리센터 와일드핑거입니다.

​

오늘은 system fan (90b) 에러에 대해 이야기하려합니다.

HP 노트북에 나타나는 에러 메시지로 노트북쿨러에 문제가 있거나 노트부쿨러와 연결된 메인보드 회로에 문제가 있는 경우 발생하는 에러메시지입니다.

​

노트북쿨러 고장이나 메인보드 고장 또는 먼지로 인해 나타날 수 있습니다.

수리 의뢰 받은 노트북은 HP Pavilion DV7-6119TX 모델로 SYSTEM FAN (90B) 에러 메시지가 나타나 방문 주셨습니다. SYSTEM FAN (90B) 메시지가 출력된 이유는 노트북쿨러 고장으로 발생해 노트북쿨러를 교체해야 했습니다. 그래서 노트북쿨러를 주문해서 작업을 진행해 드렸습니다.

.

그런데...이런 문제는 노트북 내부청소를 정기적으로 받으면 문제가 발생할 확율이 줄어듭니다.

대부분 먼지로 인해 발생하거든요

그 먼지로 발열이 발생하고 그 발열을 식히려고 노트북쿨러에 부하가 걸려 고장나는 경우가 많답니다.

그러니.. 노트북청소는 선택이 아닌 필수라고 이야기 하는거 랍니다.

​

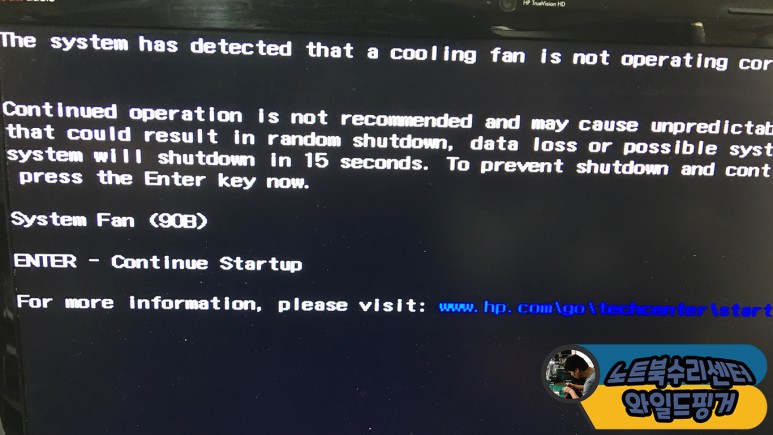

그럼 고장증상 메시지 부터 보고 가시겠습니다^^

HP 노트북을 사용하고 이런 메시지가 출력된다면 빨리 노트북수리점에 수리를 의뢰하는게 돈 아끼는 지름길입니다. 빠른 대체만이 문제를 최소한으로 줄일 수 있답니다.

심한 경우 메인보드가 고장이 날 수 있으니 빨리 방문하시느게 좋겠죠? ^^

그럼... 노트북 올분해해서 내부 먼지 청소와 써멀구리스 도포까지의 작업을 보여드리겠습니다.

HP Pavilion DV7-6119TX 분해 방법 부터 먼지청소 그리고 써멀구리스 도포 방법까지 설명합니다.

천천히 따라오세요~~~

​

​

HP Pavilion DV7-6119TX 분해하고 쿨러 교체하고 써멀구리스 도포

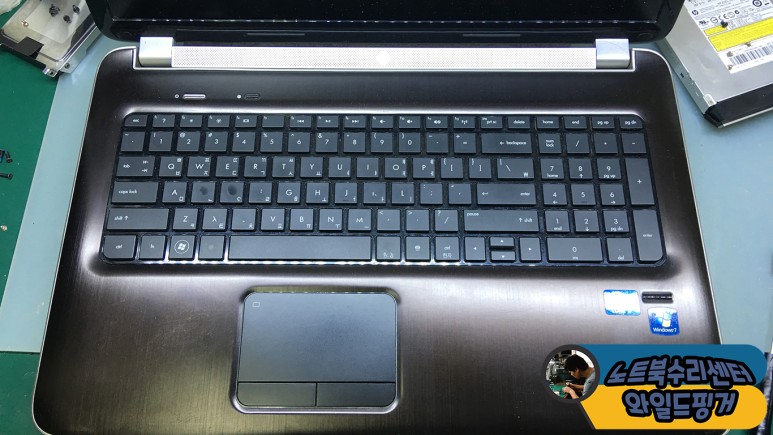

HP Pavilion DV7-6119TX 노트북입니다.

외관은 깨끗한거 같은데 내부는 어떤지 보시겠습니다.

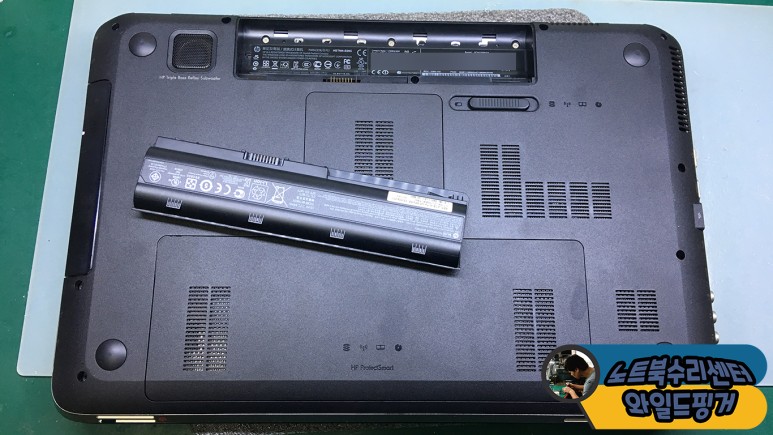

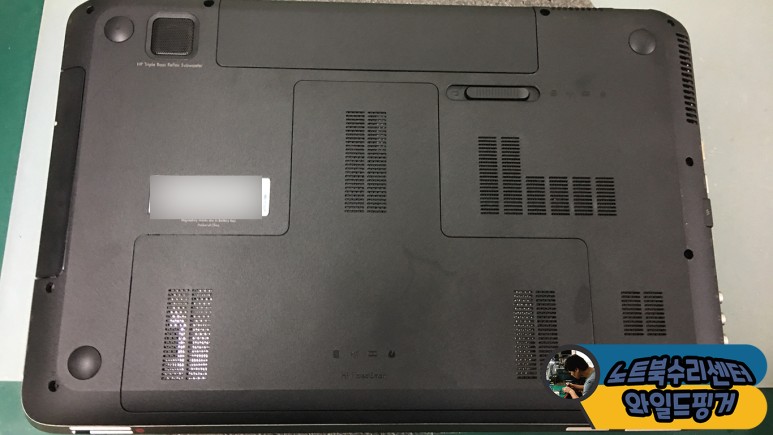

노트북 분해 전 충전기와 배터리를 분리하는게 먼저입니다.

전원 차단은 기본 중에 기본!!



배터리 밑에 스위치 우측으로 밀어 커버를 열어줍니다.

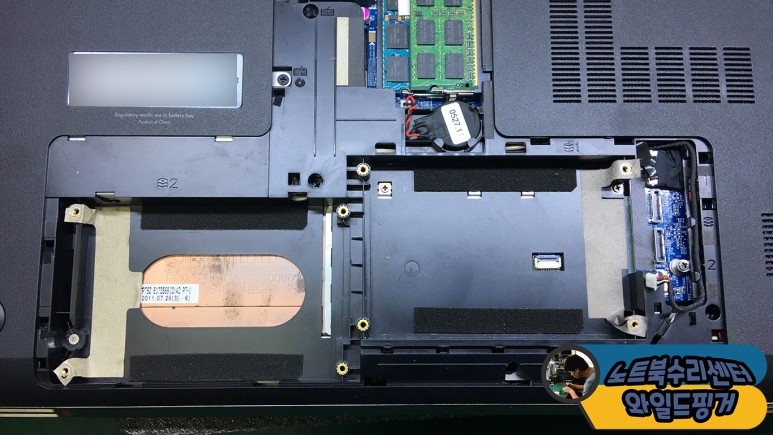

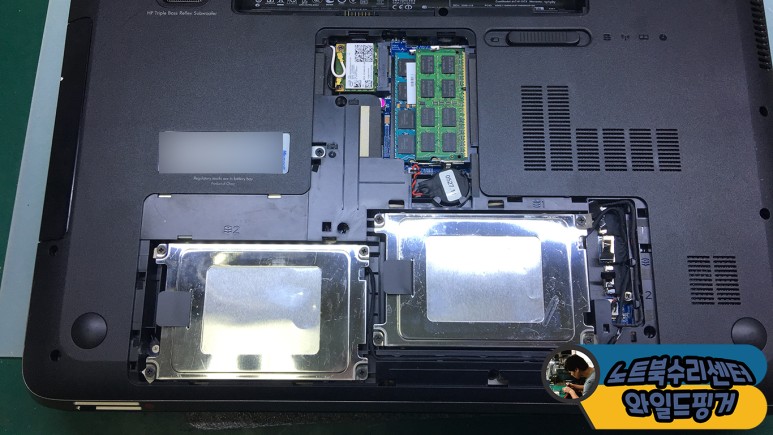

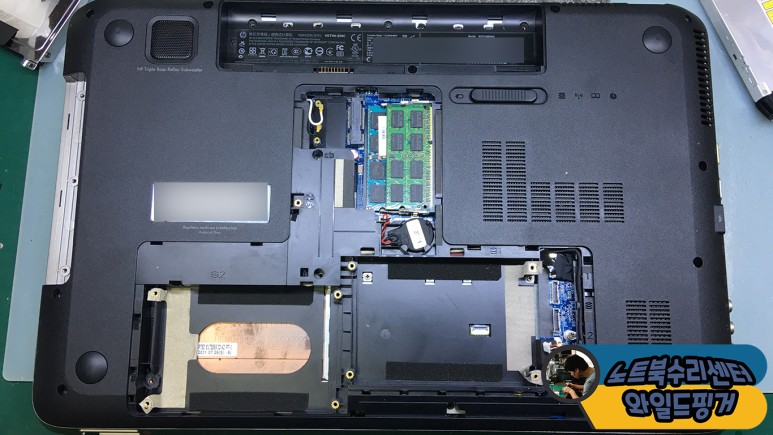

SSD와 하드디스크 고정나사를 풀어 분리합니다.

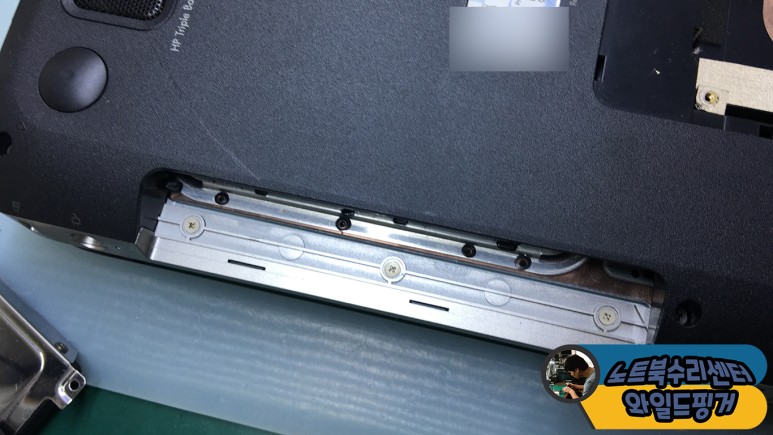

ODD(CD-ROM) 고정나사도 찾아 풀고 분리해 주세요.

무선랜카드 모듈 고정나사들을 풀고 분리하고,

하판을 고정하는 나사들을 확인하면서 풀어줍니다. ( 나사 사이즈가 달라요~ )

노트북을 뒤집어 액정을 열고...

노트북 키보드를 분리합니다.

( ODD가 있던 자리에 구멍으로 손가락을 넣어 밀어주면 쉽게 키보드 분리가 가능합니다. )

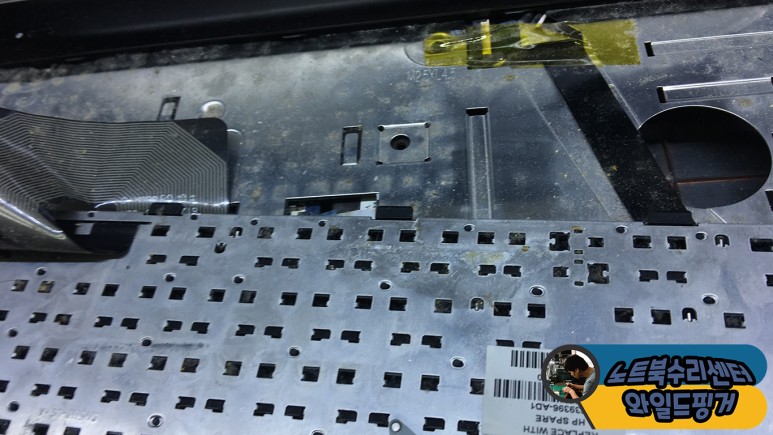

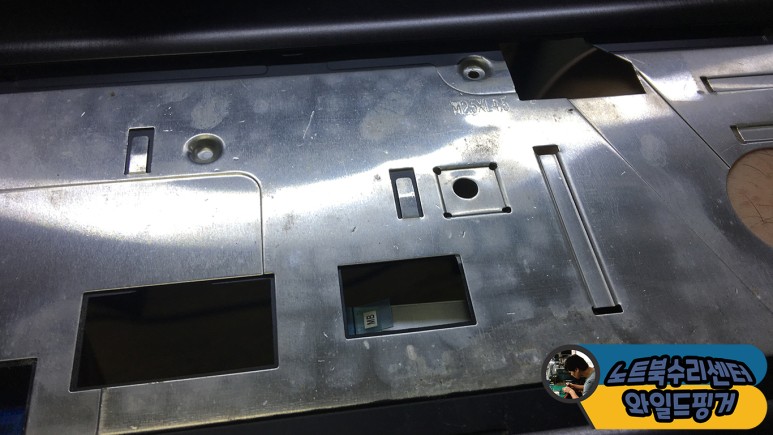

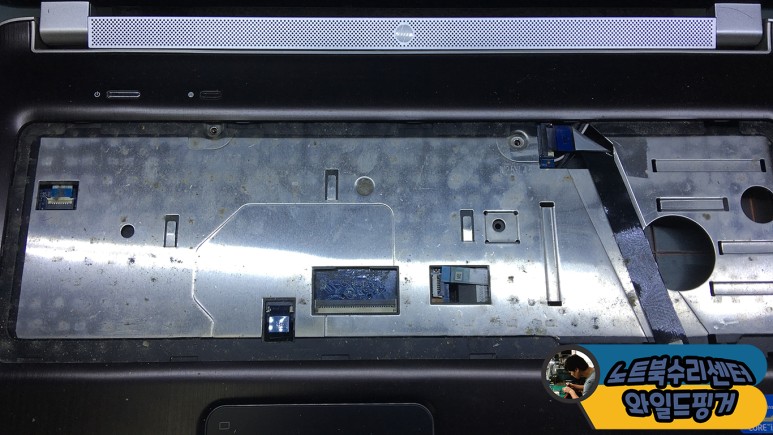

키보드 밑부분에 먼지들이 가득 보입니다.

자세히 보니 무엇인가 흘러 들어가 녹이쓴 것도 보이네요.

녹쓴 부분은 청소 후 자세히 보여드리겠습니다.



전원 버튼 케이블, 트랙패드 케이블, 쪽보드와 연결된 케이블을 분리하고 본체 상판을 고정하는 나사들을 풀어줍니다.

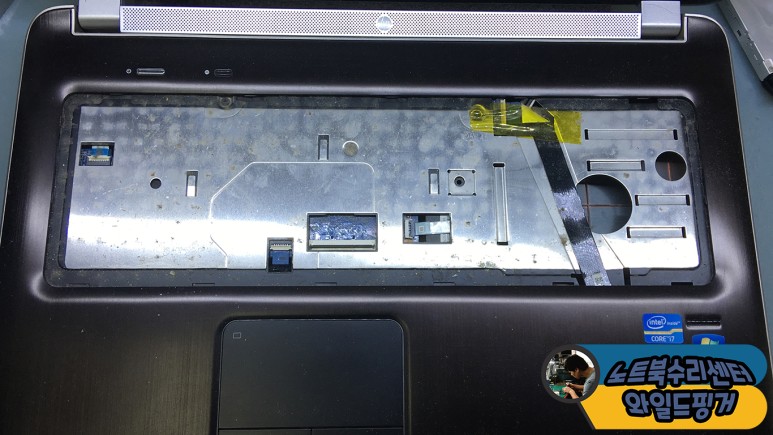

키보드를 분리하고 보니 먼지가 더 잘 보이네요.

플라스틱 헤라를 이용해서 본체 상판을 분리합니다.

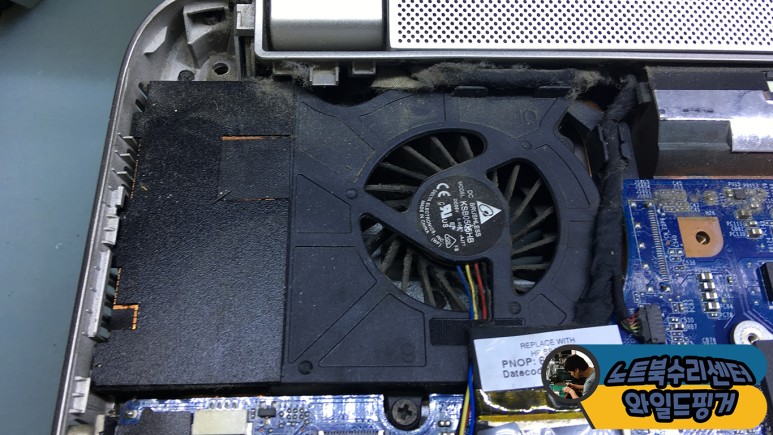

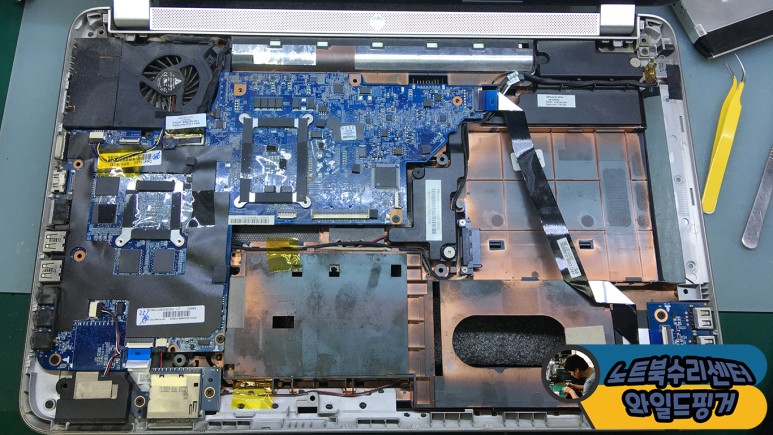

노트북쿨러에 먼지가 ㅠㅠ

메인보드와 연결된 케이블과 고정나사들을 풀어 메인보드를 들어냅니다.

지금까지 HP Pavilion DV7-6119TX 노트북의 분해 방법이였습니다.

어때요?

분해 생각 보다 쉽죠~~~

천천히 사진 보면서 따라하시면 그리 어렵지는 않을거예요^^

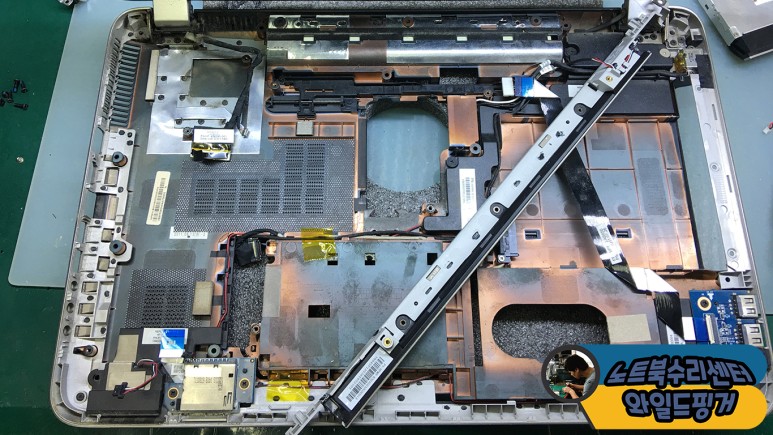

노트북쿨러가 있던 자리인데 먼지가 쿨러 닐개 모양처럼 쌓여있네요.

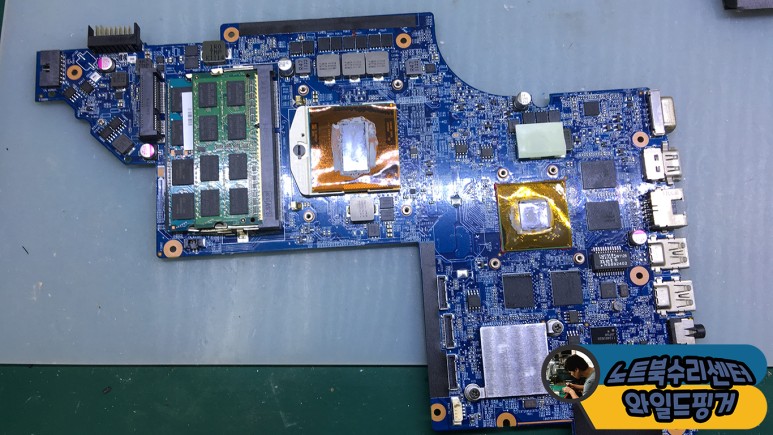

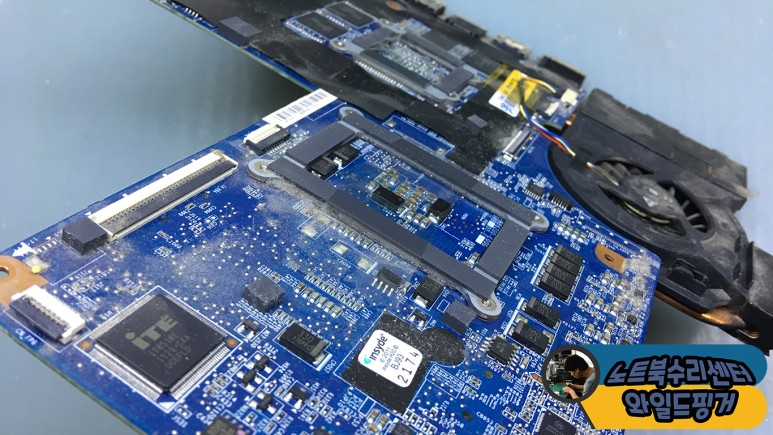

HP Pavilion DV7-6119TX 노트북 메인보드.



노트북 메인보드에 먼지들도 상당합니다. ㅠㅠ

이렇게 먼지가 많으면 발열이 심해 고장 날 수 도 있다는....

메인보드에서 노트북쿨러와 히트싱크를 분리합니다.

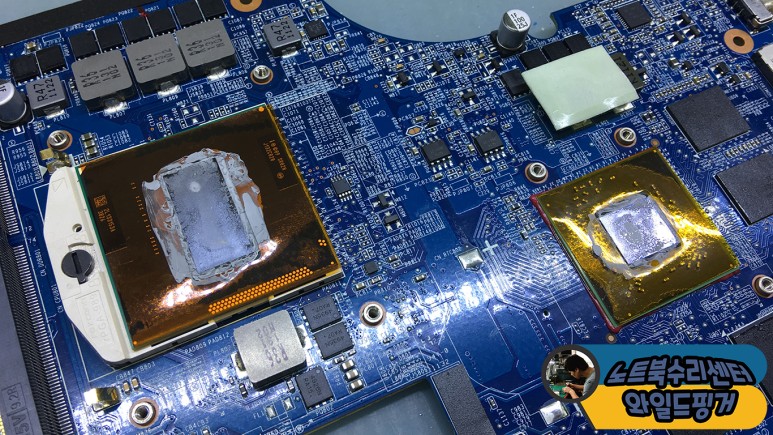

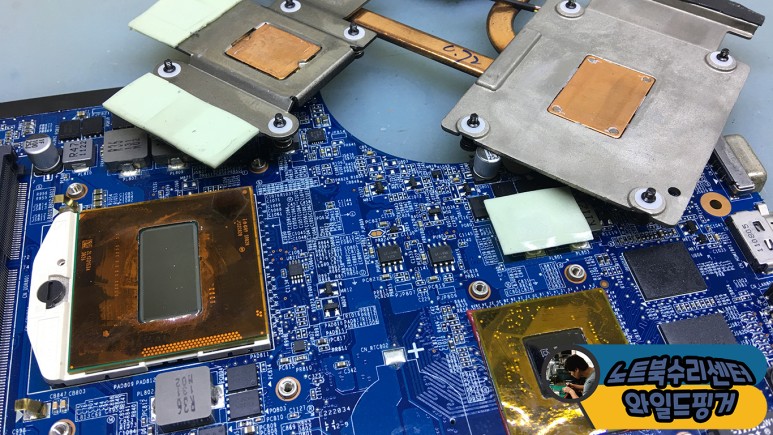

CPU와 GPU 쪽에 말라있는 써멀구리스입니다.

알콜솜을 이용해서 굳어있는 써멀구리스를 제거합니다.

HP Pavilion DV7-6119TX 노트북쿨러오 히트싱크.

고장난 노트북쿨러를 분해하고...

히트싱크쪽 CPU와 GPU에 굳어있는 써멀구리스 입니다.

휴지로 제거가 안되니 알콜솜을 이용해서 굳어있는 써멀구리스를 제거하면 됩니다.

이건이건 안놀랄수가 없네요 ㅠㅠ

히트싱크 통풍구에 먼지가 더덕더덕 >.,<

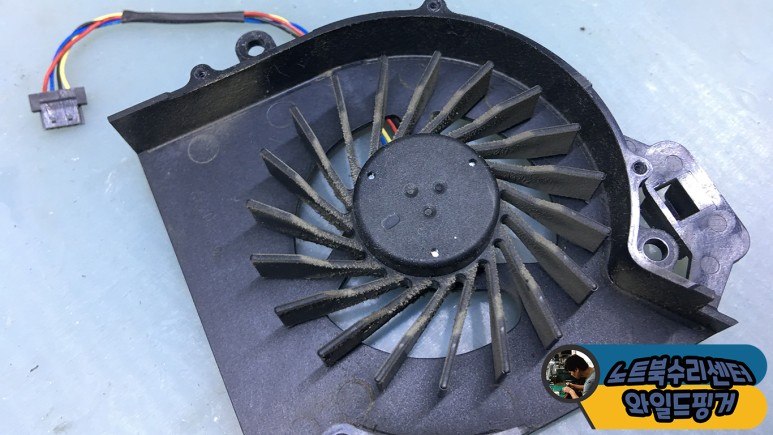

노트북쿨러에도 먼지가 더덕더덕 ㅠㅠ

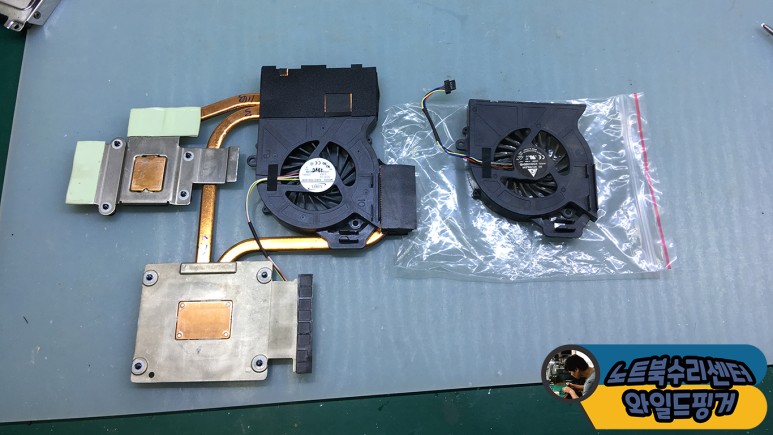

고장난 쿨러와 신품 쿨러입니다.



히트싱크를 청소하고 노트북 쿨러를 조립합니다.



먼지와 써멀구리스를 제거한 메인보드입니다.

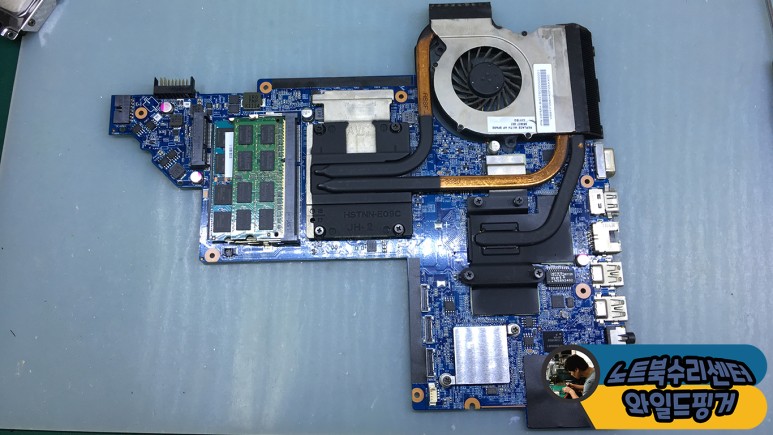

써멀구리스를 새로 도포하고 히트싱크 장착합니다.

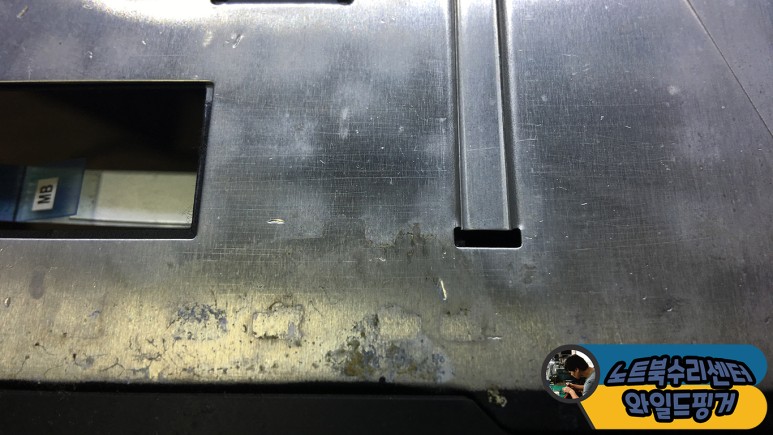

침수 자국이 보이나요?

먼지를 제거한 후의 모습인데 잘 보시면 녹쓴 부분이 보일거예요.

분해의 역순으로 노트북을 조립하고 전원 버튼을 눌러 노트북을 켜줍니다.

윈도우 부팅하고 기본적인 기능들을 확인하고 작업을 마무리 합니다.

기본 기능이란?

화면이나 키보드, 사운드, 인터넷 그리고 각종 포트들 등이 있습니다.

​

노트북을 분해해서 작업한거라 꼭 기본적인 기능을 확인하고 출고해야 한답니다.

고객님과 함께 확인하면 더 좋겠죠~ ^^

​
