오래된 LG XNOTE A505-UE4CK 노트북 분해, 내부청소, 써멀구리스 도포 작업으로 쌩쌩하게

안녕하세요.

강원도 홍천군 동면에 와일드핑거입니다.

오늘의 포스팅은 LG XNOTE A505-UE4CK 노트북을 쌩쌩하게 하는 방법에 대해 이야기 해보려합니다.

업그레이드 하는게 제일 좋지만 자금의 여유가 없다면 노트북청소만으로도 어느정도 속도를 향샹 시킬 수 있답니다.

혹시 업그레이드 부분을 궁금해 하실거 같아 업그레이드 되는 부분을 알려드릴께요^^

CPU intel core i5 ( i5-480M ) 에서 intel i7 ( i7 640M )으로 업그레이드 가능하며

메모리 DDR3 4GB에서 DDR3 8GB 2개로 16GB까지 업그레이드 가능합니다.

또, 하드디스크 자리에 속도 빠른 SSD로 교체해서 속도를 향상 시킬 수 있으며 기존 하드디스크는 ODD(cd-rom)를 빼고

ODD 모양을 한 노트북 멀티부스트에 장착해 ODD 자리에 넣어 줄 수 있습니다.

이렇게하면 저렴한 비용으로 빠른 속도에 많은 용량까지 가능하게 되겠죠^^

​

이렇게 LG 오래된 노트북에 업그레이들르 해주면 정말이지 좋겠지만 추가 비용을 안드리고 조금이나마 쌩쌩하게 만들려면

완전히 노트북 분해해서 하는 내부청소가 해결 방법이 될 수 있답니다.

​

그래서... LG XNOTE A505-UE4CK 노트북 분해하고 노트북청소를 하는 작업을 설명드리려 합니다.

그전에... LG XNOTE A505-UE4CK 스펙부터 확인하고 가시겠습니다.

A505-UE4CK	​	​	​
시스템	운영체제	OS	Windows 7 Home Premium
​	프로세서	CPU	Intel Core i5 i5-480M
​	​	클럭	2.67GHz
​	​	캐시 메모리	3MB
​	메모리	메인	4GB DDR3
​	​	타입	PC3-8500 (1066HMz)
​	Display	LCD	15.6인치와이드, LED Backlight LCD (1600 x 900)
​	​	칩셋	nVidia GeForce GT 425M
​	​	메모리	1GB
멀티미디어	사운드	칩셋	SRS WOW HD, SRS TruSurround TX
​	​	스피커	스테레오 스피커 (1.5W/ch)
저장장치	HDD	​	500GB (SATA)
​	ODD	​	DVD-Multi
통신	유선 LAN	​	10/100/1000 Mbps LAN
​	무선LAN	규격	802.11 b/g/n
입력장치	키보드	​	99키 키보드
​	포인팅	​	터치패드
파워	배터리	​	6셀 리튬이온 배터리
크기/무게	크기(WxHxD)	본체크기	373 x 254 x 28~39 (mm)
​	무게	본체무게	약 2.59kg
웹카메라	​	​	O
I/O PORT	USB	​	USB 2.0 x 3
​	영상	TV-Out	X
​	​	HDMI	O
​	​	VGA Out(RGB)	O
​	음성	Mic-in	O
​	​	Audio-Out	O
​	IEEE1394	​	X
​	Ethernet(RJ-45)	​	O
​	기타	​	eSATA, Express Card/34, 5-in-1 멀티카드리더기 (SD, MMC, MS, MS Pro, xD)

스펙은 위의 표를 참고하시면 될거 같습니다.

외관도 깔끔하고 이뻐 상당히 많이 판매된 모델로 알고 있네요^^

그럼... LG 오래된 노트북을 쌩쌩하게 하는 노트북 청소 시작하겠습니다.

​

​

LG XNOTE A505-UE4CK 완전한 노트북 분해, 내부청소, 써멀구리스 도포

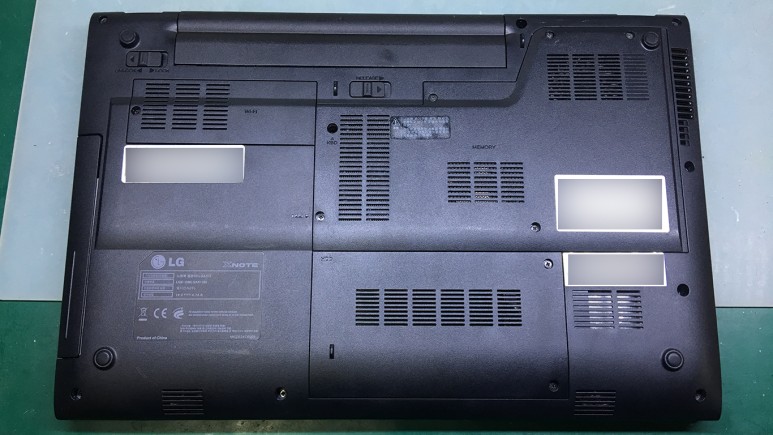

1. LG XNOTE A505-UE4CK 노트북을 뒤집어 놓습니다.

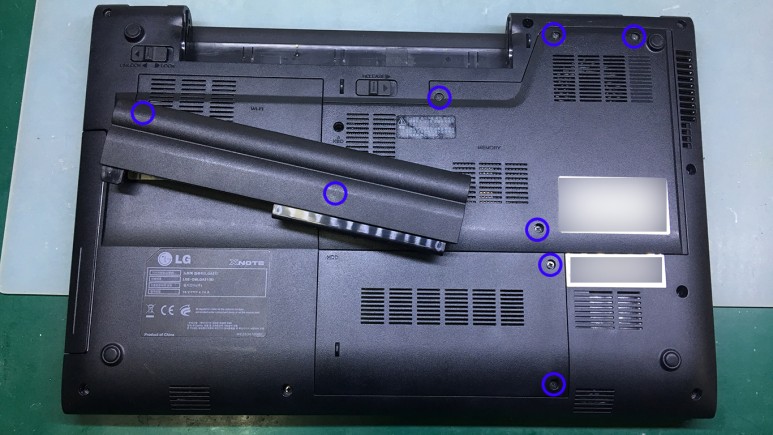

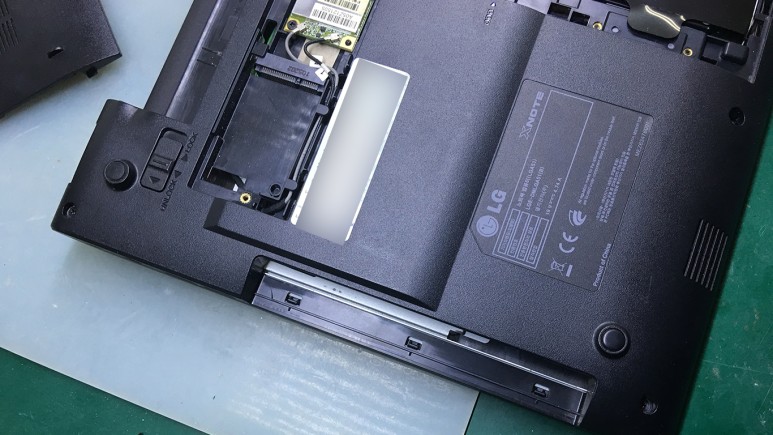

2. 배터리를 분리하고 파란 동그라미로 표시한 나사들을 풀어 커버들을 열어줍니다.

​

3. ODD(cd-rom)를 분리합니다.

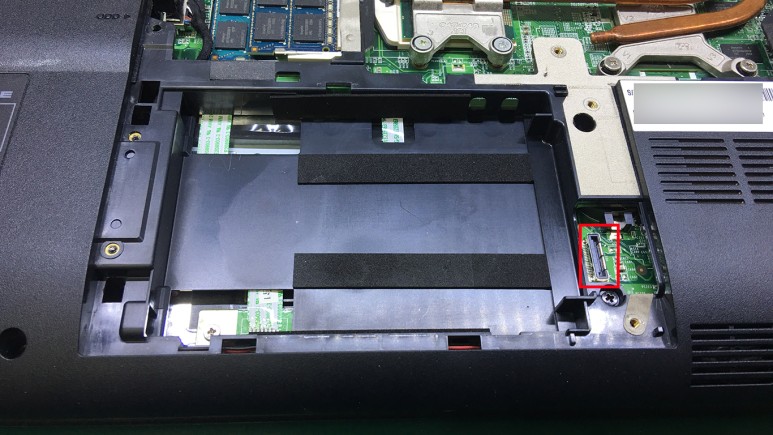

4. 빨간색 네모로 표시한 커넥터를 분리하고 하드디스크를 들어냅니다.

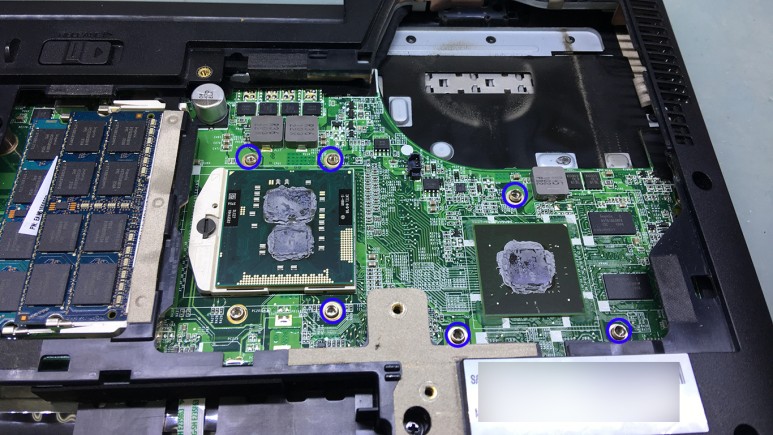

5. 파란색으로 표시한 곳의 나사를 풀어 히트싱크와 팬을 들어냅니다. ( CPU쪽에 파란 동그라미 하나 표시가 안되어있네요 ㅠㅠ )

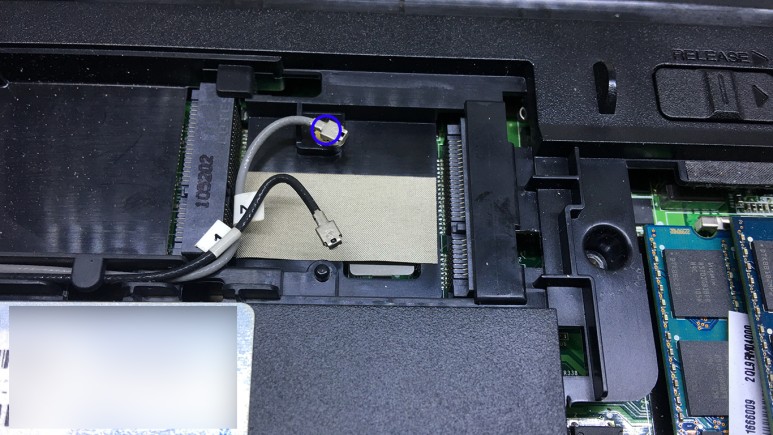

6. 무선 랜카드를 분리합니다.

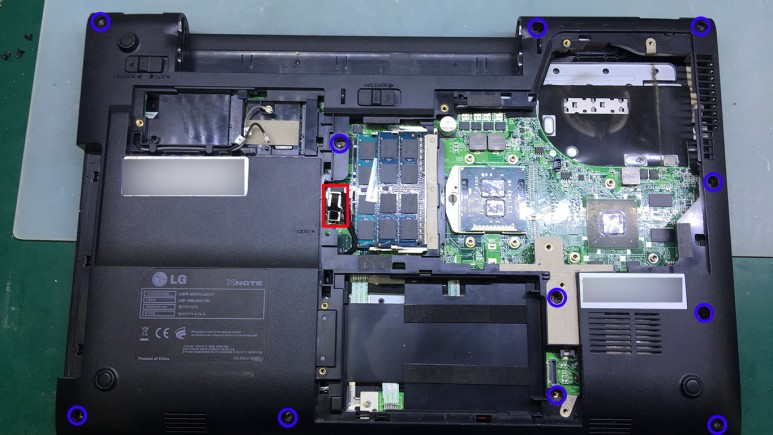

7. 하판고정하는 나사들(파란 동그라미)을 풀고 ODD커넥터(빨간네모)를 분리합니다.

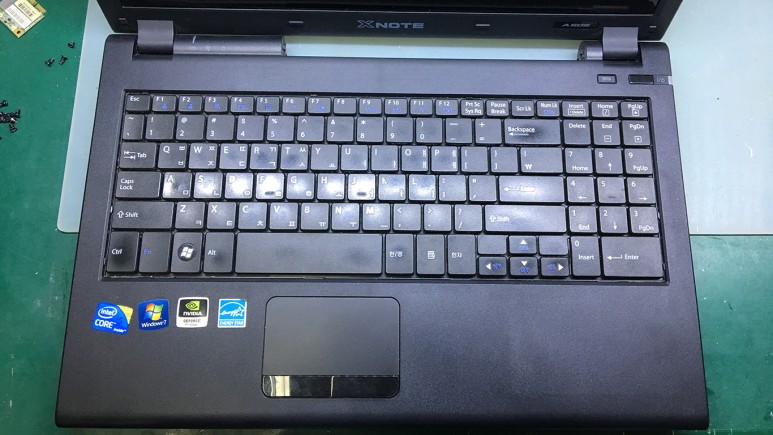

8. 노트북을 뒤집어 액정을 열어주세요.

9. 키보드를 분리합니다. ( 키보드 위쪽을 보면 키보드를 고정하는 핀들이 보입니다. 핀셋으로 밀어주면서 분리하면 됩니다. )

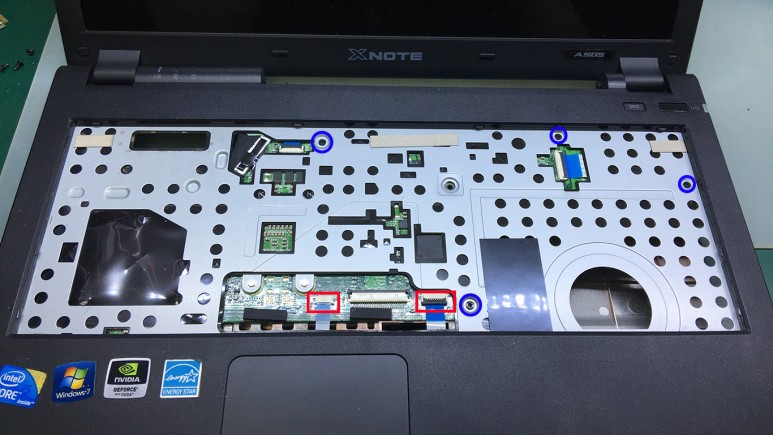

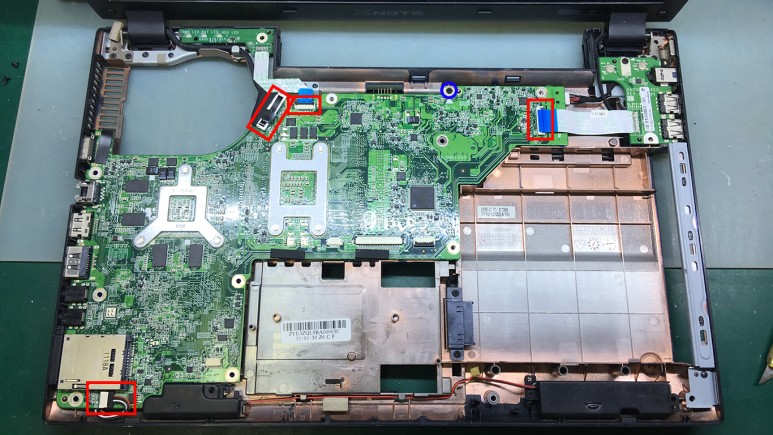

10. 본체 상판을 고정하는 나사들( 파란색 )를 풀어주고 보드와 연결된 케이블들( 빨간색 )을 분리합니다.

11. 플라스틱 헤라를 이용해서 본체 상판을 분리하고 고정나사와 커넥터들을 분리합니다.

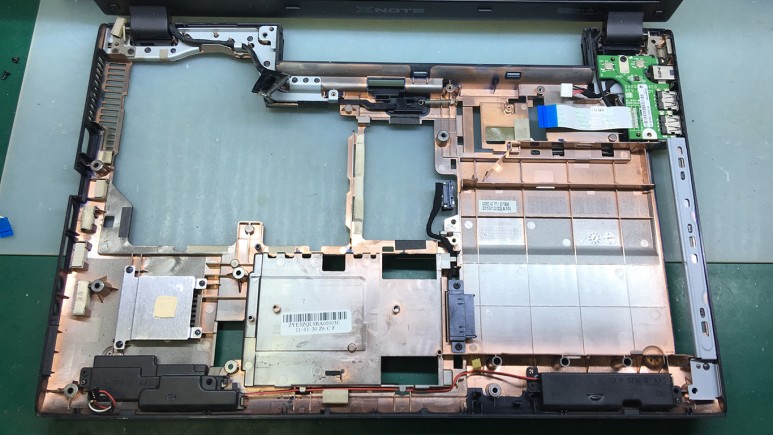

12. 본체 하판에서 메인보드를 들어냅니다.

여기까지가 LG XNOTE A505-UE4CK 노트북 분해 방법입니다.

보시면서 궁금한 점이 있다면 댓글과 톡으로 문의 주세요.

빠른 답변 드리겠습니다.



http://pf.kakao.com/_Gxmxaxhl/chat

와일드핑거

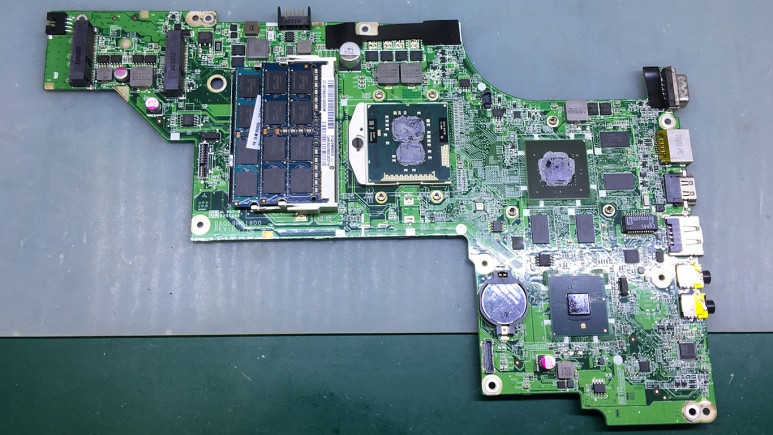

LG XNOTE A505-UE4CK 노트북 메인보드.

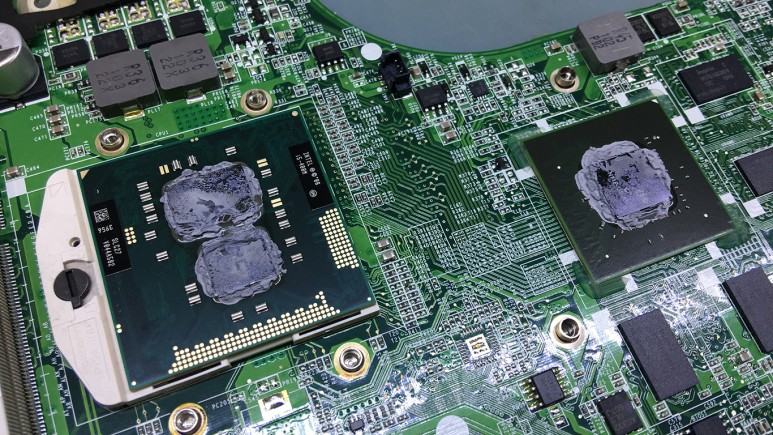

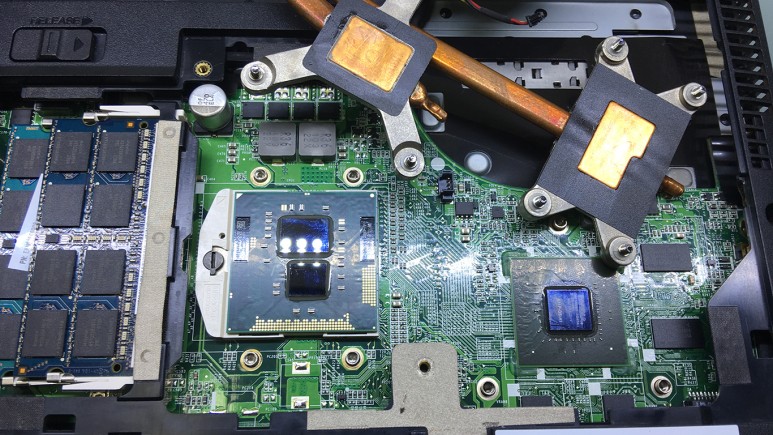

13. 좌측 CPU와 우측 GPU에 말라있는 써멀구리스가 있습니다.

면봉을 이용해서 깨끗하게 제거하고 만약 심하게 굳어있어 면봉으로 잘 닦이지 않는다면 알콜솜을 이용해 닦아주세요.

​

​

가끔...

물티슈를 이용해서 닦아주시는 분들 계신데요..

그러면 절대 안됩니다.

쇼트날 수 있어요...

물티슈로 제일 많이 닦는 부분이 액정과 키보드인데...

물이 액정부 보드나 키보드 사이에 들어가면 고장날 수 있고

이런 문제로 문의나 수리 의뢰하시는 분들이 많으세요.

절대 절대 물티슈는 사용하시면 안되십니다.

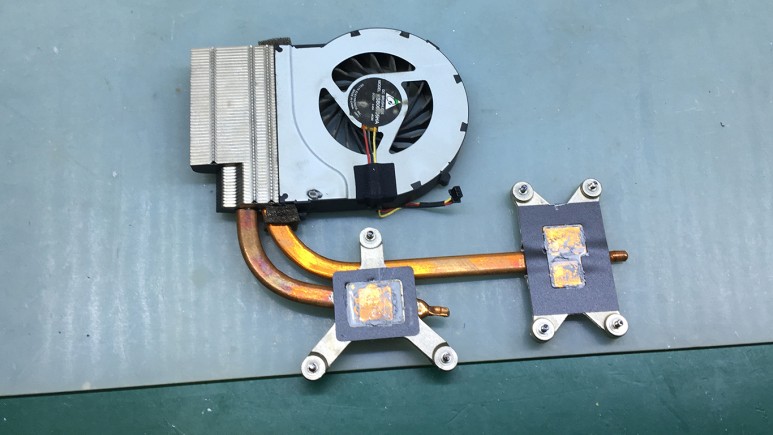

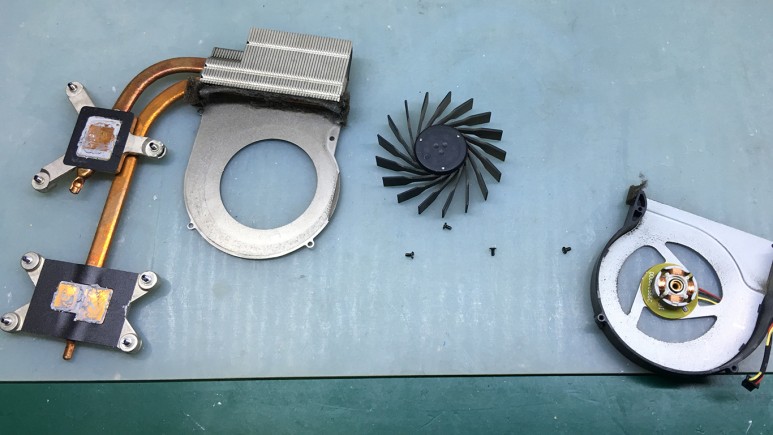

LG XNOTE A505-UE4CK 히트싱크와 쿨링팬.

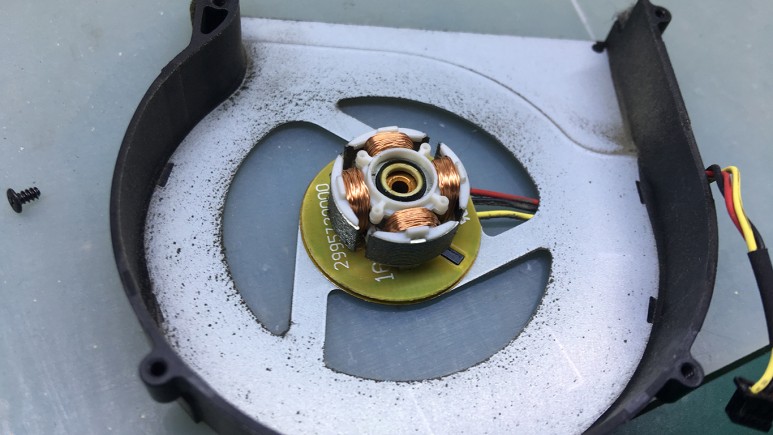

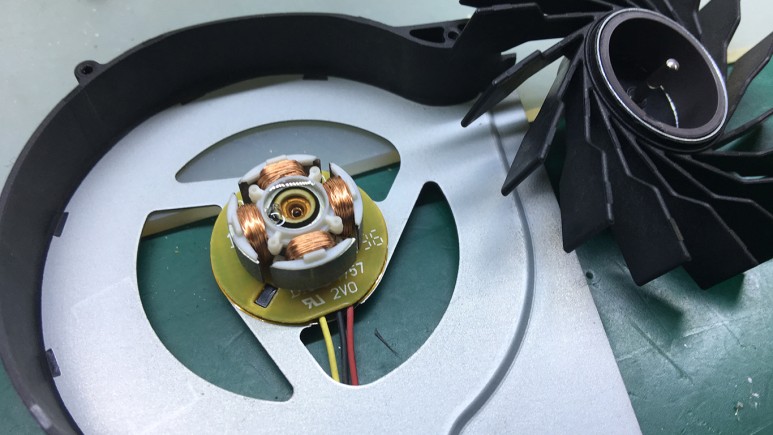

14. 팬을 고정하는 나사들을 풀고 팬을 분해합니다.

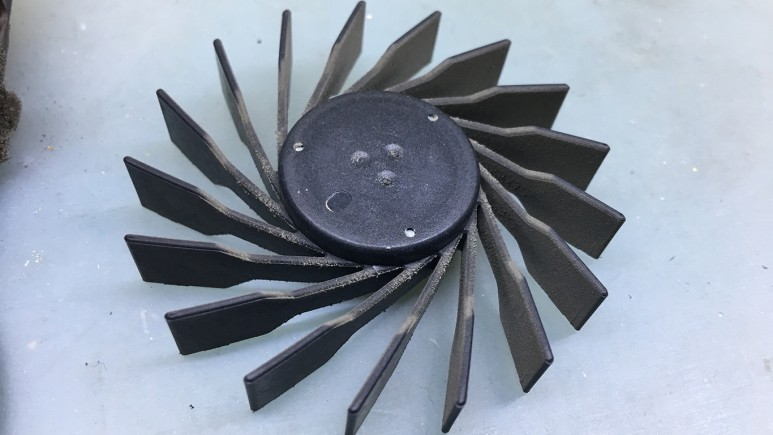

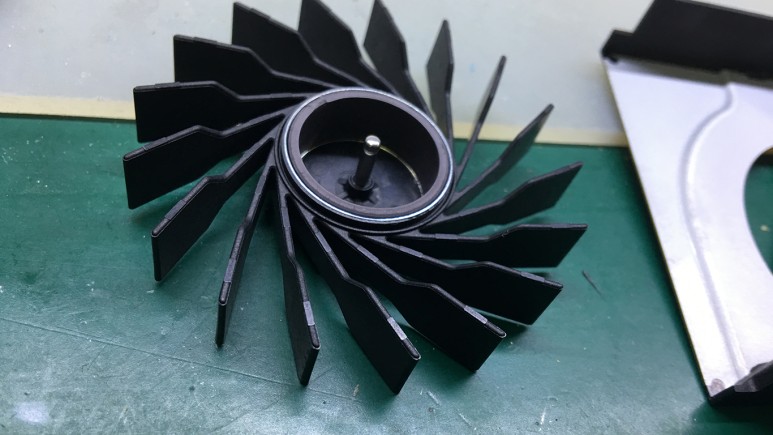

그리고 팬에서 날개를 분리합니다.

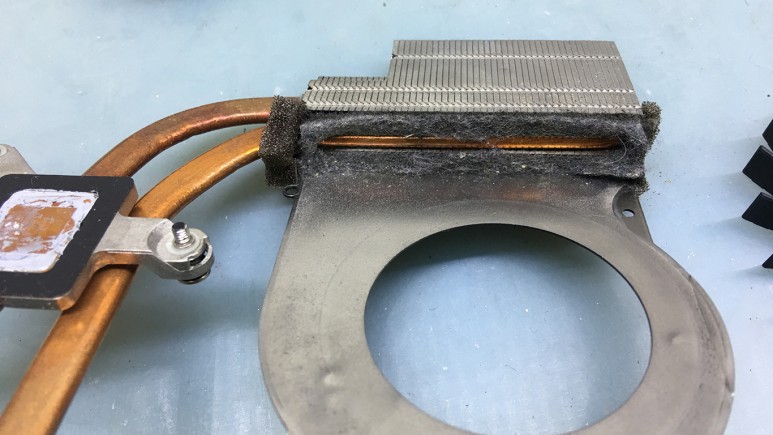

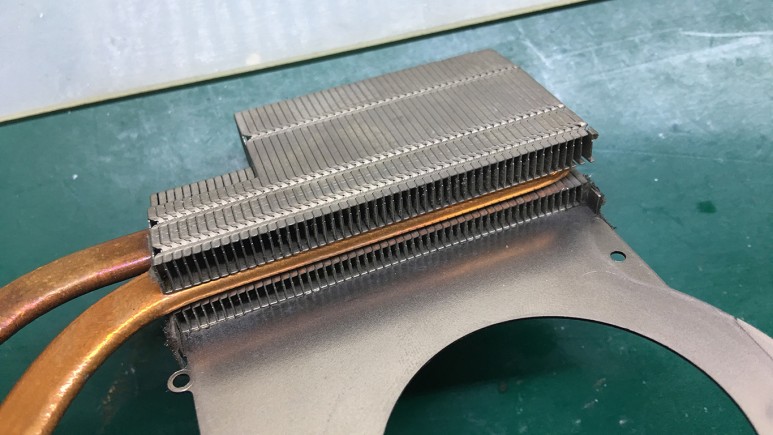

15. 팬, 날개 그리고 히트싱크 통풍구에 먼지가 상당하네요.

통풍구에 먼지는 꼭 솜 같아 보입니다 ㅠㅠ

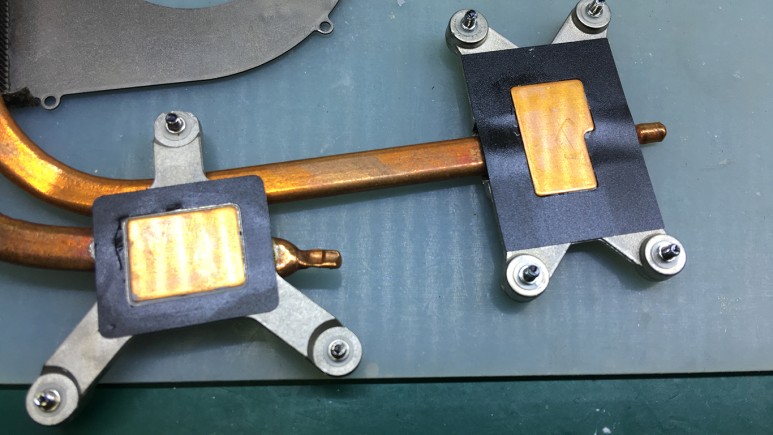

에어 콤프레샤와 솔을 이용해 먼지를 털어주고 굳어있는 써멀구리스는 보드와 같이 면봉과 알콜솜을 이용해 제거합니다.

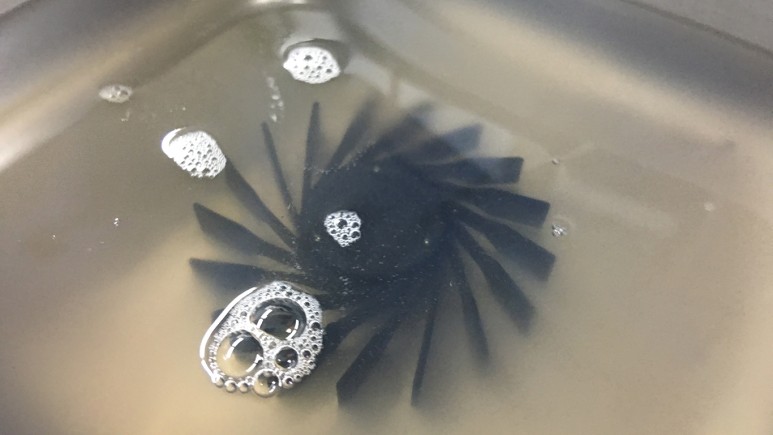

16. 날개는 초음파 세척기에 넣어 세척하고 흐르는 물로 다시한번 씻어냅니다.

그리고 콤프레샤로 물끼를 날려줍니다.

날개가 분리되는 경우엔 세척 후 물끼를 에어 콤프레샤로 날려주면 되고 날개 일체형인 팬은 통째로 세척하기 때문에 에어콤프레샤로 물끼를 어느정도 날려주고 건조기에 넣어 꼭 건조 작업을 해줘야 합니다. ( 건조를 안하면 팬이 쇼트날 수 있습니다. )





세척과 청소를 마친 팬과 날개 그리고 히트싱크.

17. 팬 베어링에 윤활유를 주입하고 날개를 장착하고 히트싱크와 조립합니다.

​

혹시... 혹시나 궁금해 하시는 분들이 계실까해서 ㅎㅎ

Q. 날개 일체형인 쿨링팬은 윤활유를 어떻게 주입하나요?

A. 주사기에 윤활유를 넣어 날개와 팬 사이에 주입하고 날개를 돌려주고를 3~4회 반복하여 주입합니다.

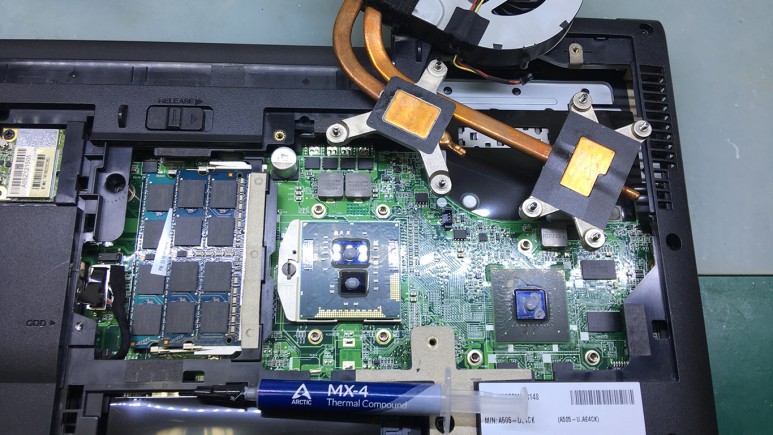

18. 노트북 분해한 역순으로 조립하고 써멀구리스를 도포할 준비를 합니다.

19. 써멀구리스 종류는 많습니다만 주로 아틱사의 MX-4를 사용합니다.

써멀구리스는 제품 마다 전도율이 다르답니다.

전도율 높은 제품을 사용하면 더 좋답니다.

20. 커버들을 모두 닫아주고 충전기를 연결하고 전원 버튼을 눌러 노트북을 켭니다.

윈도우가 뜨면 사운드부터 키보드 그리고 웹캠, 유무선 인터넷과 포트들을 확인하고

제일 중요한 발열과 팬소음을 테스트합니다.

발열과 팬소음 테스트 할 땐 노트북에 부하를 걸어 확인하는데

주로 블루레이 영상들이나 3D MARK를 이용합니다.

​

​

LG XNOTE A505-UE4CK 노트북은 오래된 노트북이지만 노트북청소로 묶은 때를 깨끗하게 제거하면

좀 더 빠릿한 노트북이 될 수 있답니다.

다시 말씀 드리지만 업그레이드를 하면 확실한 속도향상을 볼 수 있습니다.

CPU, RAM, SSD 등으로 말이죠^^

​

노트북 분해하고 노트북 청소를 해봤는데 어떤가요?

할만하지 않나요?

노트북 분해도 할만하다란 생각이 들었으면 좋겠네요.

​

노트북 청소 작업을 하다 어려움이 있다면 댓글과 톡으로 물어보세요.

문의하실 땐 포스팅 링크와 몇번째 사진인지 알려주시고 궁금한 내용을 말씀하시면 빠르게 답변 드릴 수 있습니다.
