노트북 메인보드, 그래픽카드 교체 HP EliteBook 8560w

안녕하세요.

강원도 홍천군 동면에 위치한 와일드핑거입니다.

오늘은 HP EliteBook 8560w 노트북 메인보드 교체와 그래픽카드교체작업한 내용에 대해 포스팅하려 합니다.

HP EliteBook 8560w 노트북이 화면이 안나오는 증상이 발생하여 고객님께서 서비스센터 방문하셨다고 하시네요. 서비스센터 방문하여 점검 받은 결과 노트북 그래픽카드 교체와 노트북 메인보드 교체를 해야한다는 결과를 들으셨다고 합니다. 메인보드와 그래픽카드를 교체하면 중고노트북 보다 더 비싸 고민고민하시다 직접 메인보드와 그래픽카드를 구매하여 전화하시고 방문주셨습니다.

​

저렴하게 노트북수리하는 방법은...?

1. 부품을 구입해 직접 교체하는 방법

2. 부품을 구입해 노트북수리점에 의뢰하는 방법.

​

1번째 방법이 제일 좋겠지만 손재주가 없다면 2번째 방법을 선택해야겠죠.

부품을 가지고 가서 교체작업을 해주는 업체가 있는가 가지고 부품으로 작업 안해주는 업체도 있으니 전화로 꼭 문의하고 방문 하시면 될거 같습니다.

​

물론... 저는 부품 가지고 오셔서 작업해 달라고 하시면 무조건 해드립니다^^

( 단, 부품에 문제가 있어도 공임비는 청구됩니다. )

​

HP EliteBook 8560w 노트북은 좀 오래된 모델이긴하나 조금만 손보면 업무용으로도 사용이 가능하니 저렴하게 수리할 수 있다면 수리하는게 좋답니다.

요즘 10만원 20만원에 판매되는 신품 노트북들 보다는 좋을테니 말이죠^^

​

그럼...HP EliteBook 8560w 노트북을 분해하고 메인보드와 그래픽카드 교체 작업을 시작합니다.

이넘은 나사들이 많으니 분해하면서 짜증내지 마시고 마음에 여유를 가지고 작업하시면 좋으실거 같습니다~

자.. 그럼 시작합니다.

​

​

HP EliteBook 8560w 노트북 메인보드와 그래픽카드 교체 방법.



1. HP EliteBook 8560w 노트북의 전원을 차단합니다.

( 충전기와 배터리를 분리합니다. )

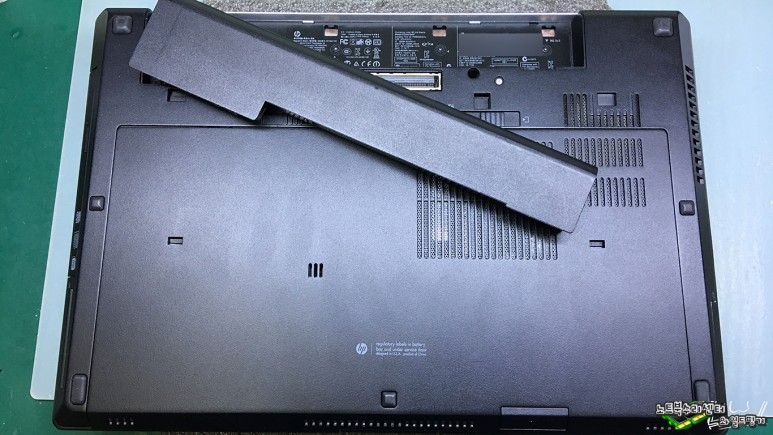

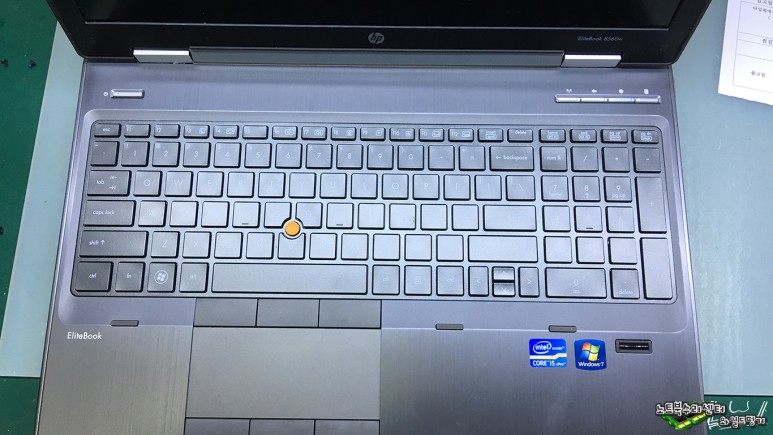

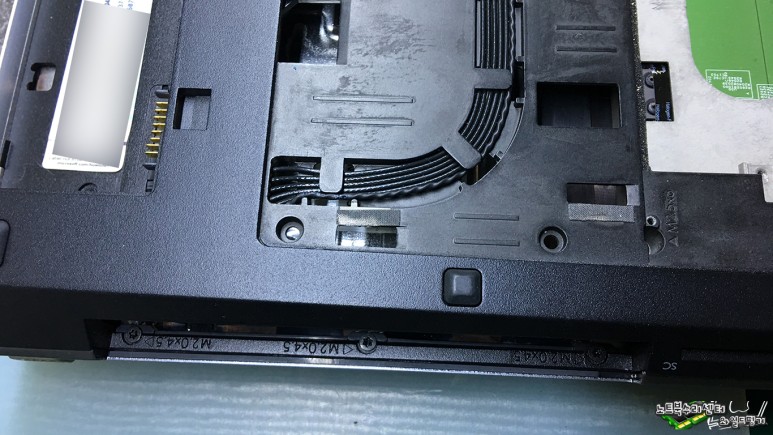

2. 커버를 열어줍니다.

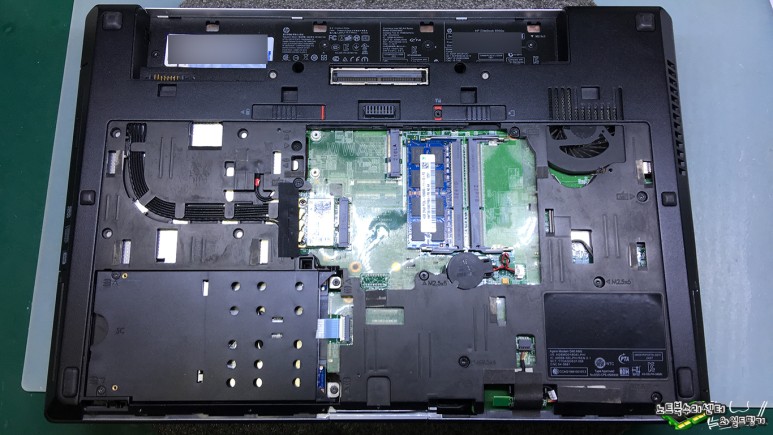

3. 하드디스크와 ODD(cd-rom)를 분리합니다.

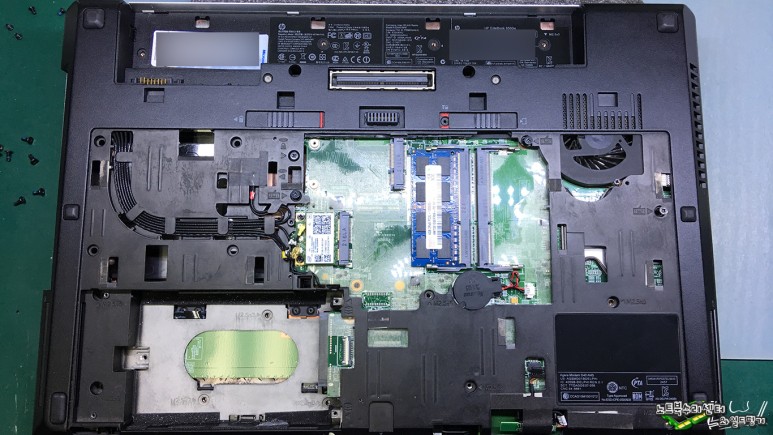

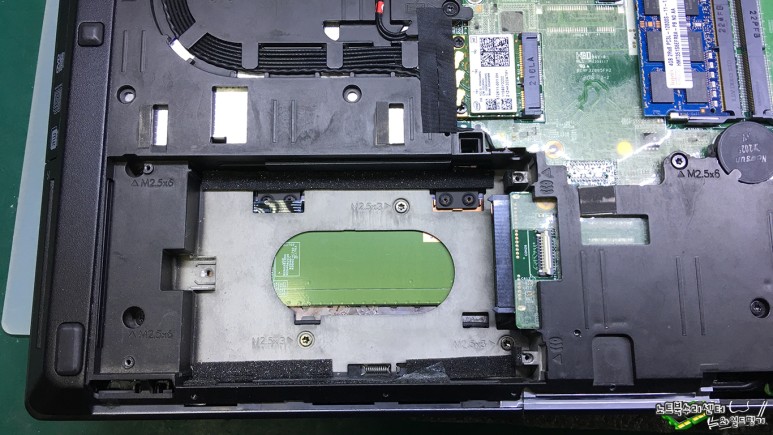

4. 무선랜카드 모듈에 연결된 케이블들을 분리하고 하판을 고정하는 나사들을 모두 찾아 풀어줍니다.

5. 노트북을 뒤집어 액정부를 열어줍니다.



6. ODD가 빠진 부분에 손가락을 넣어 위로 밀어주면 키보드가 분리되는데 케이블들이 있으니 조심해서 작업합니다.

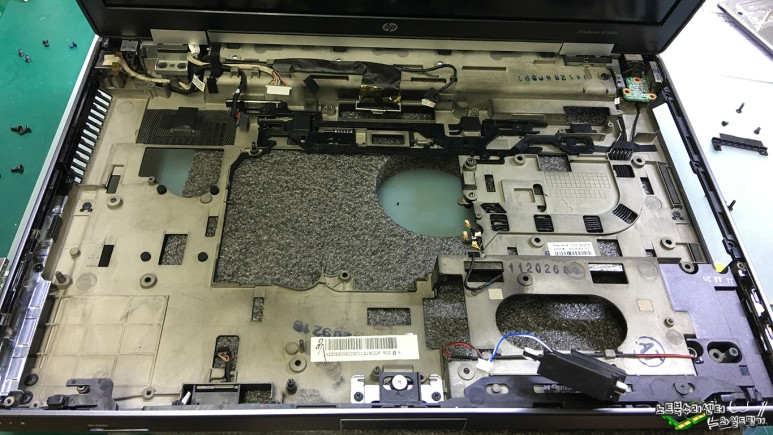

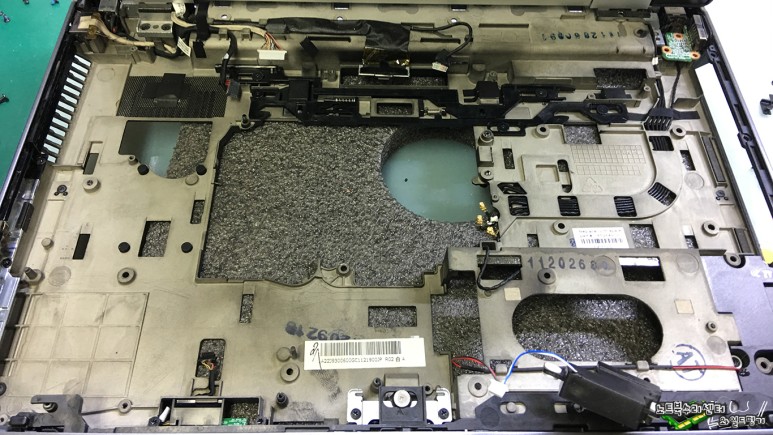

7. 플라스틱 헤라를 사용해서 본체 상판을 분리합니다.

상판과 하판 사이에 플라스틱 헤라를 밀어넣으면서 상판을 벌려주는 식으로 분리하면 됩니다.

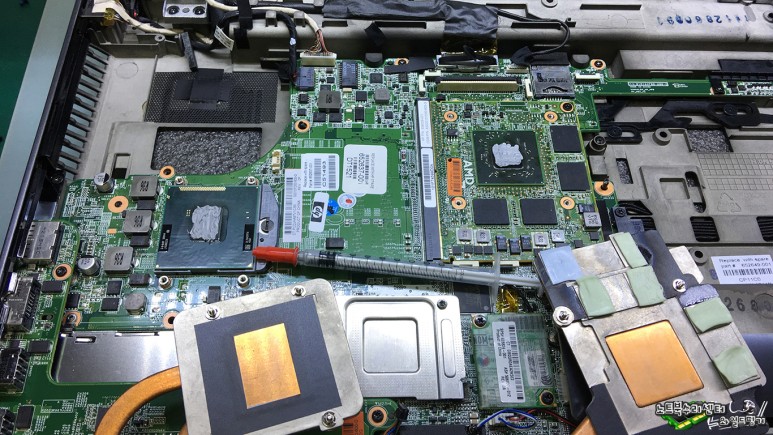

8. cpu쪽과 gpu쪽에 히트싱크 고정나사들을 풀고 히트싱크와 쿨링팬을 분리합니다.

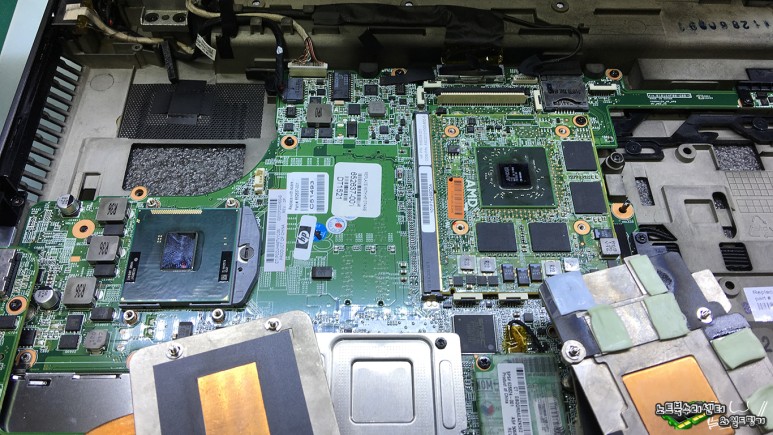

9. 그래픽카드를 고정한 나사를 풀고 슬롯에서 분리합니다.

​

메인보드에 그래픽카드를 장착하는 슬롯이 있는 경우 그래픽카드 업그레이드가 쉽게 가능하지만 메인보드에 칩셋이 실장되어있는 그래픽카드는 업그레이드가 불가합니다.

교체가 가능한 그래픽카드도 금액적인 부분으로 보면 업그레이드가 불가하다 할 수 있습니다.

그래픽카드 가격이 노트북 가격에 50% ~ 80% 가까이 하거든요...

중고나 직구를 하면 더 저렴하게 구할 수 도 있긴 합니다^^

10. SD슬롯이 붙어있는 쪽보드를 분리합니다.

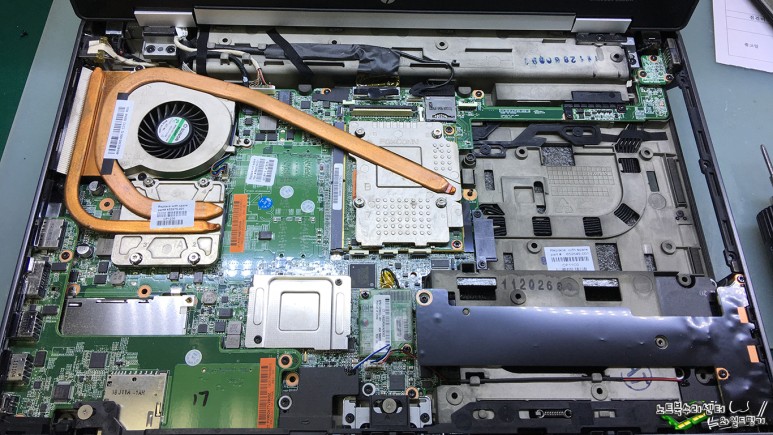

11. 고정나사를 풀고 보드에 연결된 케이블들을 분리하고 메인보드를 들어냅니다.

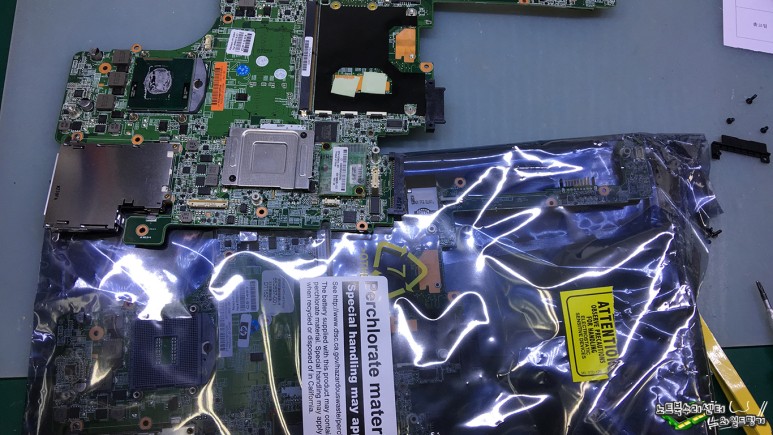

HP EliteBook 8560w 노트북에 장착되어있던 고장난 메인보드입니다.

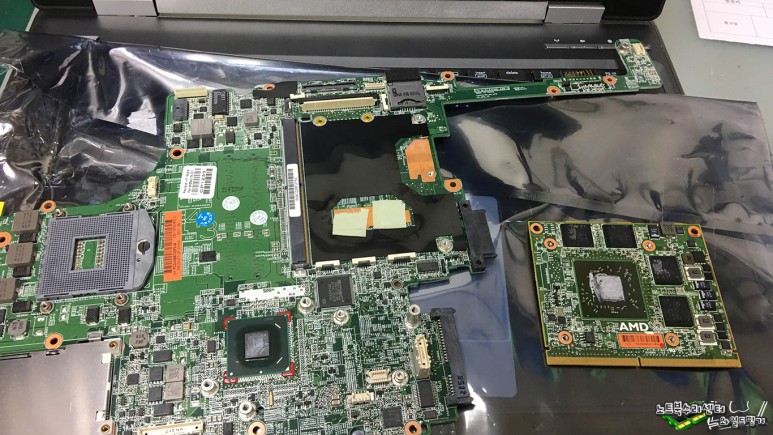

고객님께서 구매해서 가지고 온 노트북 메인보드와 그래픽카드를 준비합니다.

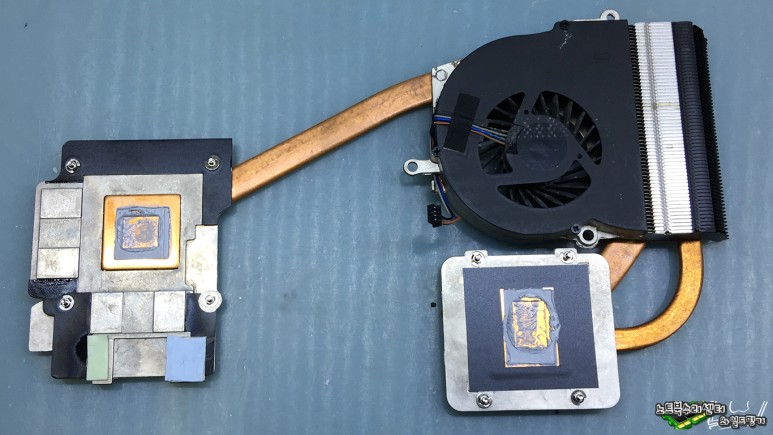

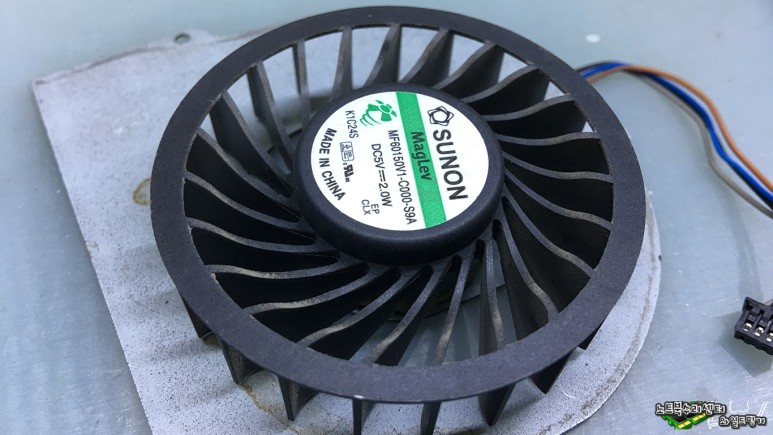

HP EliteBook 8560w 노트북 히트싱크와 쿨링팬.

12. 히트싱크에서 팬을 분리하고,,,

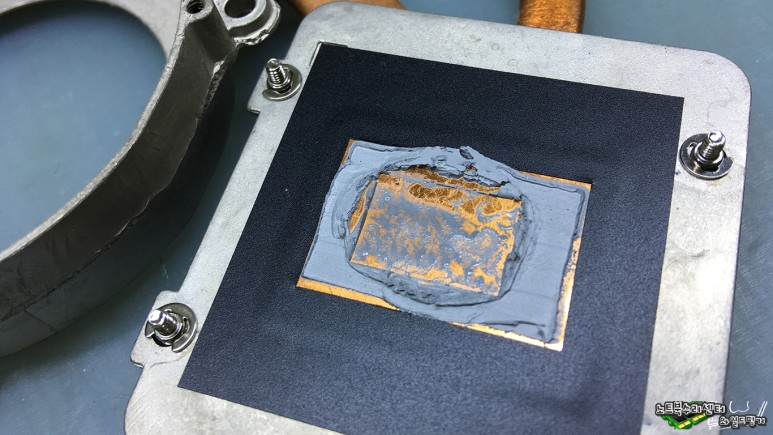

13. cpu와 gpu쪽에 굳어있는 써멀구리스를 제거하고 히트싱크에 먼지들도 깨끗하게 청소합니다.



14. 날개가 팬에 장착된 일체형으로 먼지를 어느정도 제거하고 초음파세척기에 넣어 세척합니다.

초음파세척기에서 꺼내 흐르는 물로 다시한번 씻어내고 에어 콤프레샤로 물끼를 날려주고 건조기에 넣어 팬을 건조합니다. ( 상태에 따라 20분에서 40정도 소요됩니다. )

건조기에 꺼낸 팬은 에어 콤프레샤로 불어 물이 나오는지 확인하고 물이 나온다면 건조기에 넣어 더 건조하고 물이 안나온다면 주사기에 윤활유를 넣어 날개와 팬 사이로 주사바늘을 넣어 윤활유를 주입합니다.

윤활유를 주입하고 날개를 돌려주고하는 작업을 3~4회 반복해서 베어링에 윤활유를 들어가도록 합니다.

15. 고객님께서 가지고온 메인보드와 그래픽카드를 청소한 노트북 하판에 조립합니다.

이렇게 HP EliteBook 8560w 노트북 메인보드와 그래픽카드 교체작업이 완료되었네요.

16. CPU와 GPU에 써멀구리스를 도포하고 히트싱크와 쿨링팬을 장착하고 마져 조립합니다.

조립은 분해의 역순으로 천천히...

분해하고 다시 조립했는데 화면이 안들어오거나 비프음이 들린다면 다시 분해하고 천천히 조립하면 대부분 해결이 가능하답니다. 만약 스파크가 튀거나 타는 냄새가 난다면... 빨리 충전기와 배터리를 분리하고 노트북수리점에 방문하셔야 하구요... 이렇게 안되려면 차근차근 천천히 작업하시면 된답니다..

돌다리도 두드려보고 ㅎㅎ

17. 조립이 다 되었다면 전원 버튼을 눌러 노트북을 켜줍니다.

윈도우로 부팅이 정상적으로 되었다면 사운드, 키보드, 인터넷 등등 기본 기능들을 확인하면 됩니다.

이렇게 무사히 HP EliteBook 8560w 노트북 메인보드 교체 작업이 마무리 되었습니다.



고장난 노트북 메인보드와 그래픽카드입니다.

어떤가요 HP EliteBook 8560w 노트북 그래픽카드 교체 그리 어렵진 않죠?

사진을 보면서 천천히 따라하면 다 하실 수 있을 겁니다.

포스팅을 보시고 이해가 안되거나 궁금한 점이 있다면 댓글과 톡으로 문의 주세요.

빠른 답변 드리겠습니다.
