그럼... 이번에 보여드릴 녀석은 레노버 싱크패드 X220 노트북입니다.

노트북발열로 시작해 팬소음 그리고 팬의 고장과 팬에러 메시지까지...

아주 다양한 경험을 하셨다고 말씀을 해주셨습니다..

고장의 순서라고 보시면 될거 같습니다...



노트북이 뜨거워지고 팬의 바람소리가 커지고 더 뜨거워지고 팬은 더 빨리 돌아 팬의 베어링이 파손되어 굉음 같은 소리가나 팬이 고장나고

팬은 제대로 돌지 못하니 팬에러 메시지가 나오고....



그래서!!!

미리 미리 대비하시면 좋답니다.. 1년에 한번씩 노트북청소를 해주시면 노트북수명도 연장된다는거!!

노트북의 먼지와 말라버린 써멀구리스가 문제다 문제!!

요녀석들을 해결해야지만 노트북이 쌩쌩해진답니다..



레노버 싱크패드 X220 노트북 분해, 팬교체, 내부청소까지...

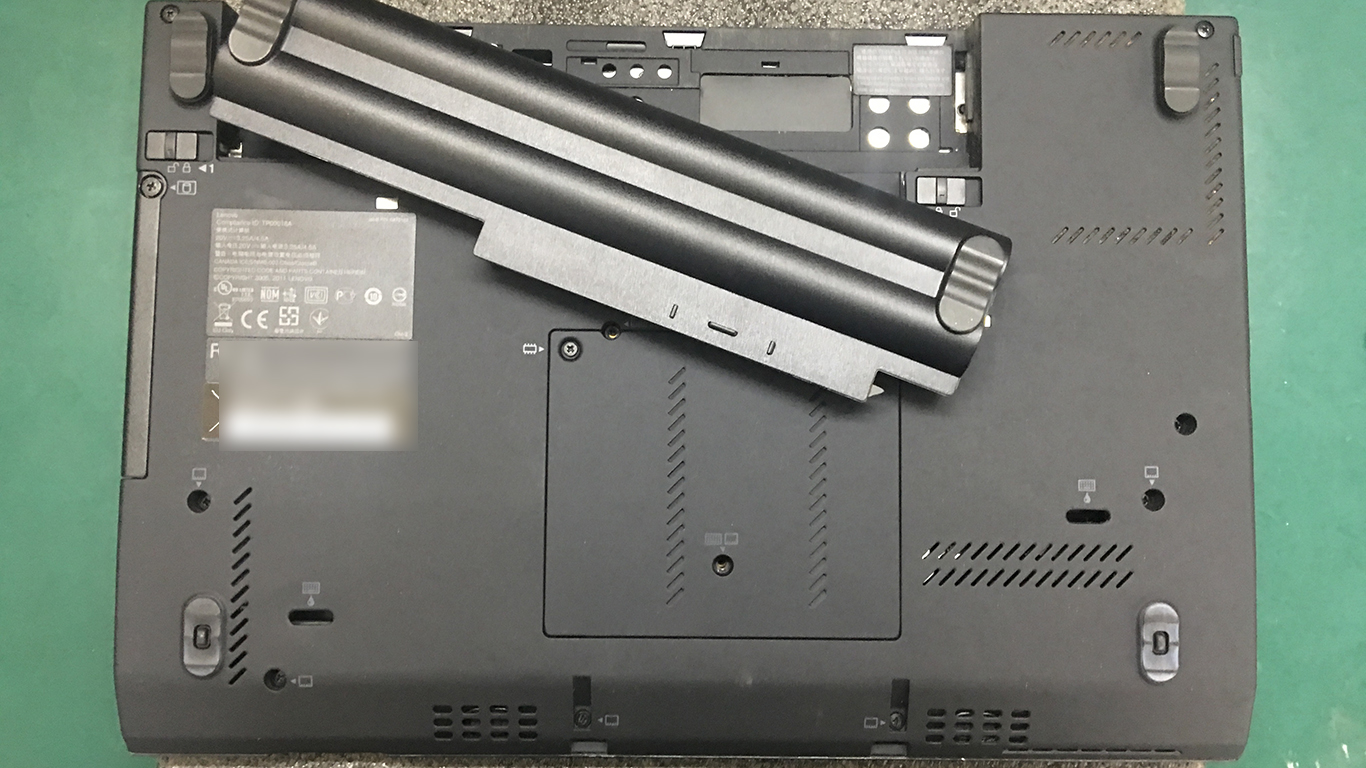

1. 노트북 분해시 배터리는 꼭 분리하고 작업해야 합니다.

쇼트가 날 수 있으니 꼭 배터리는 분리하고 작업을 시작합니다.

2. 메모리 커버를 분리.

3. 하드디스크 커버를 열고 하드디스크를 분리합니다.

4. 뒷면에 보이는 나사들을 모두 풀어...

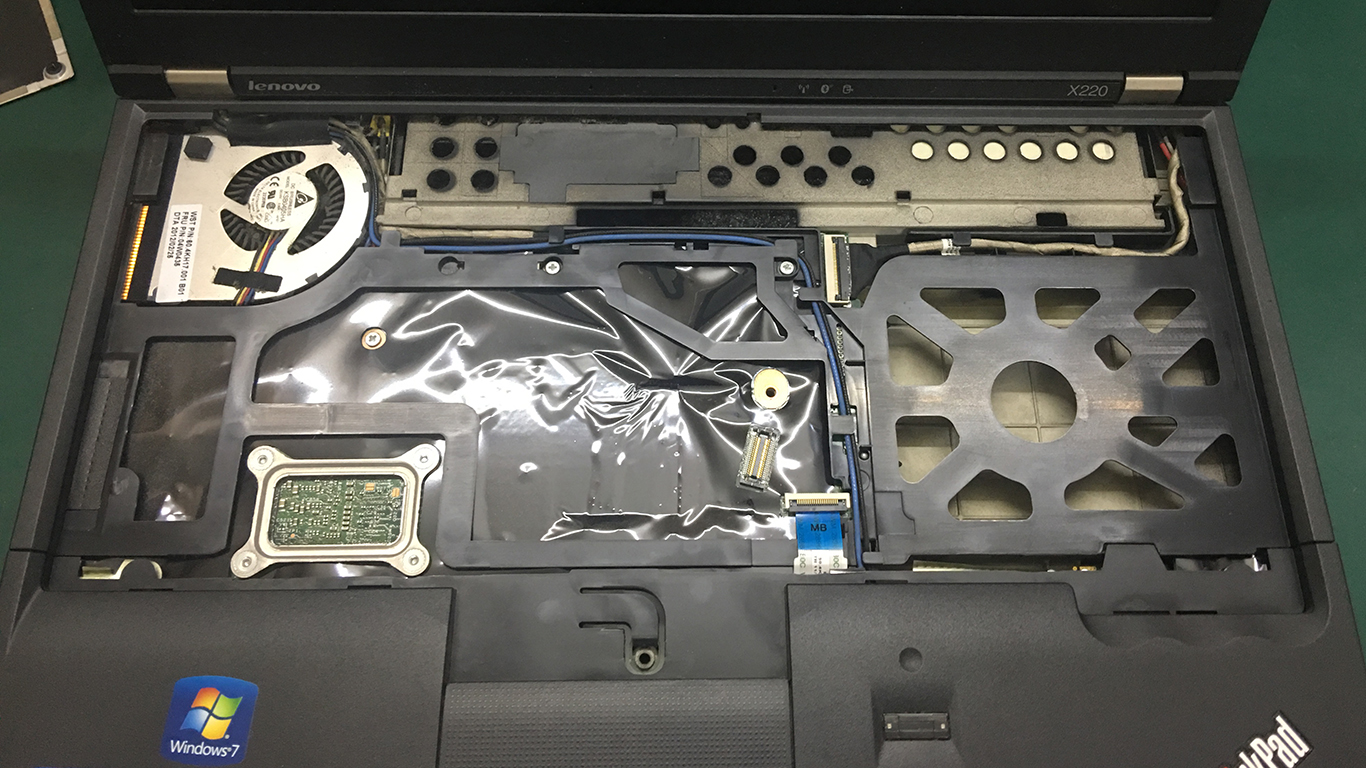

5. 액정부를 열어 키보드를 분리( 키보드 케이블 조심해서.. )하고 트랙패드가 있는 상판 하부쪽을 들어냅니다.( 트랙패드 케이블이 있으니 조심. )

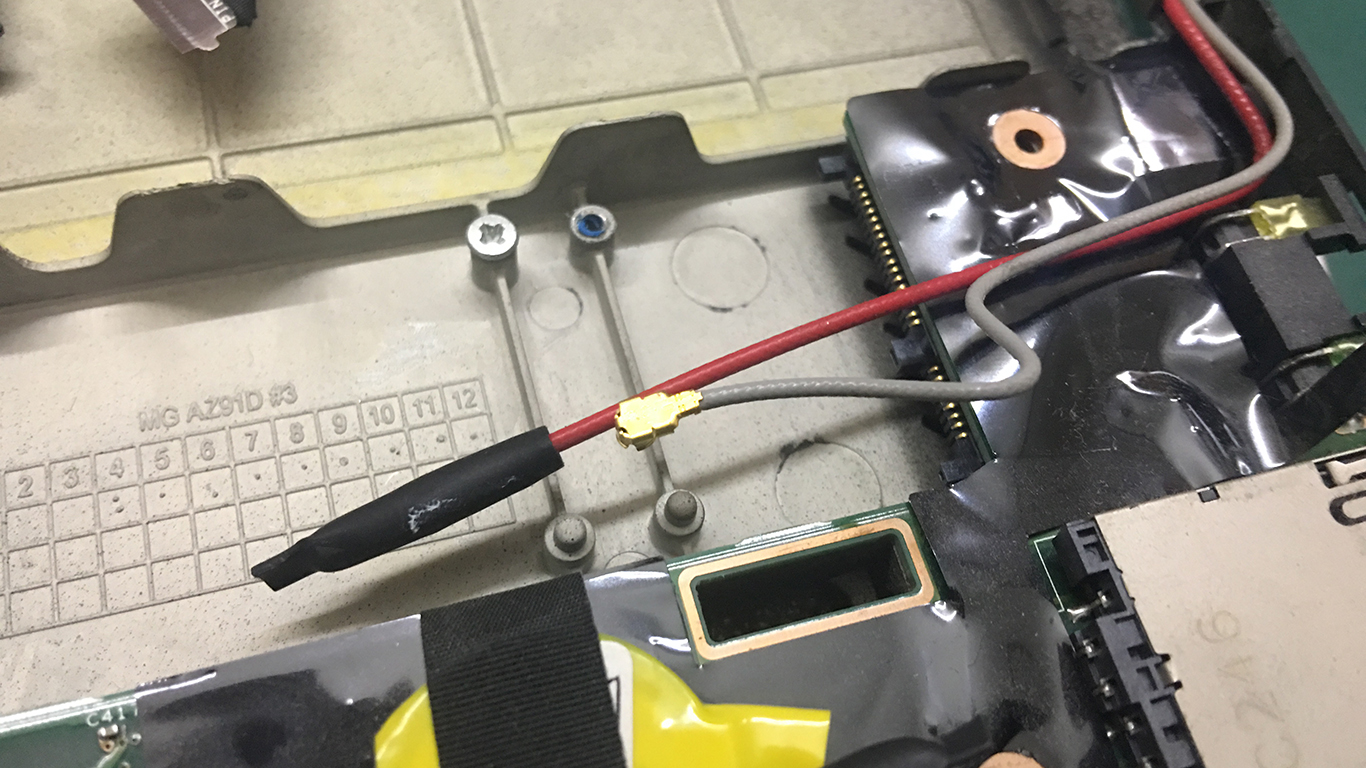

6. 보드와 연결된 케이블들과 고정나사들을 풀고 메인보드를 들어냅니다. ( 액정 연결된 케이블, 무선랜카드 등등 )

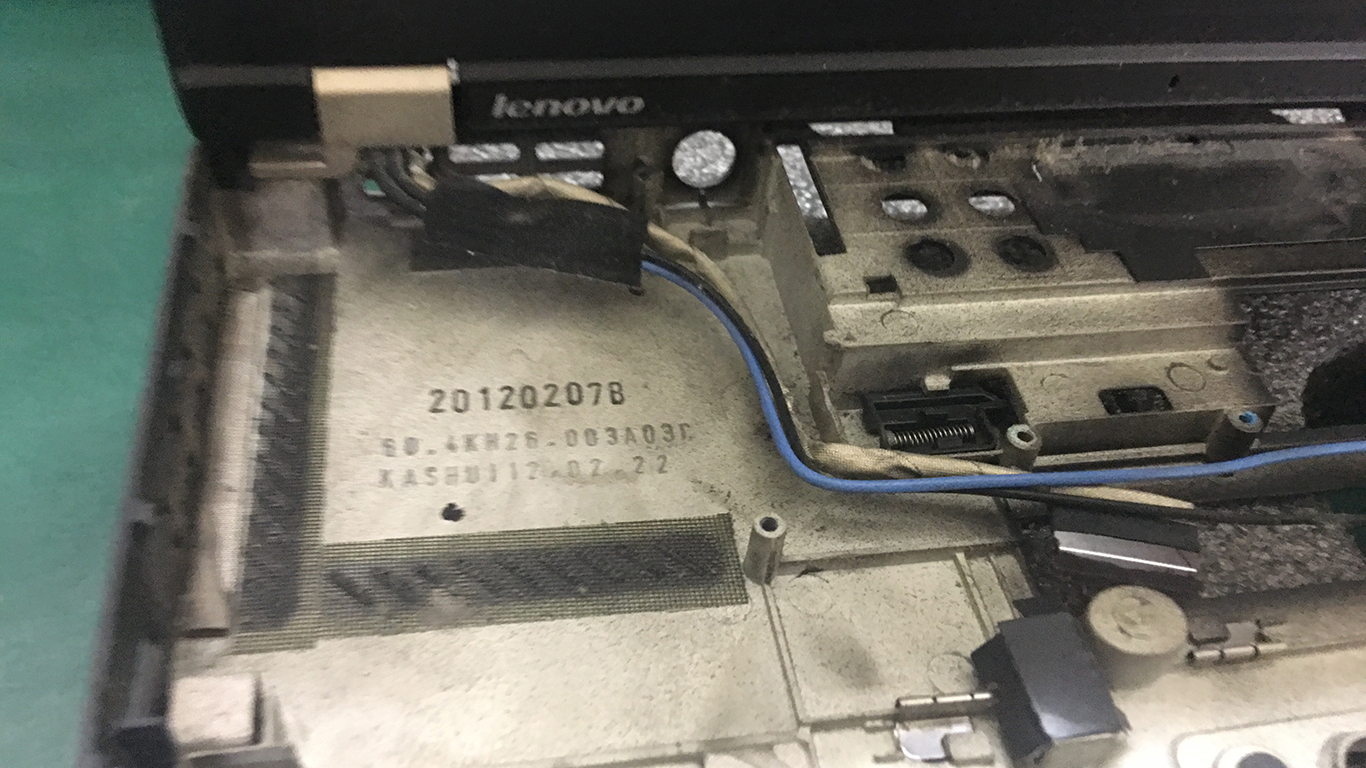

팬이 있던 자리입니다.. 사진에선 잘 안보이지만 상당히 많은 양의 먼지들이 있습니다.

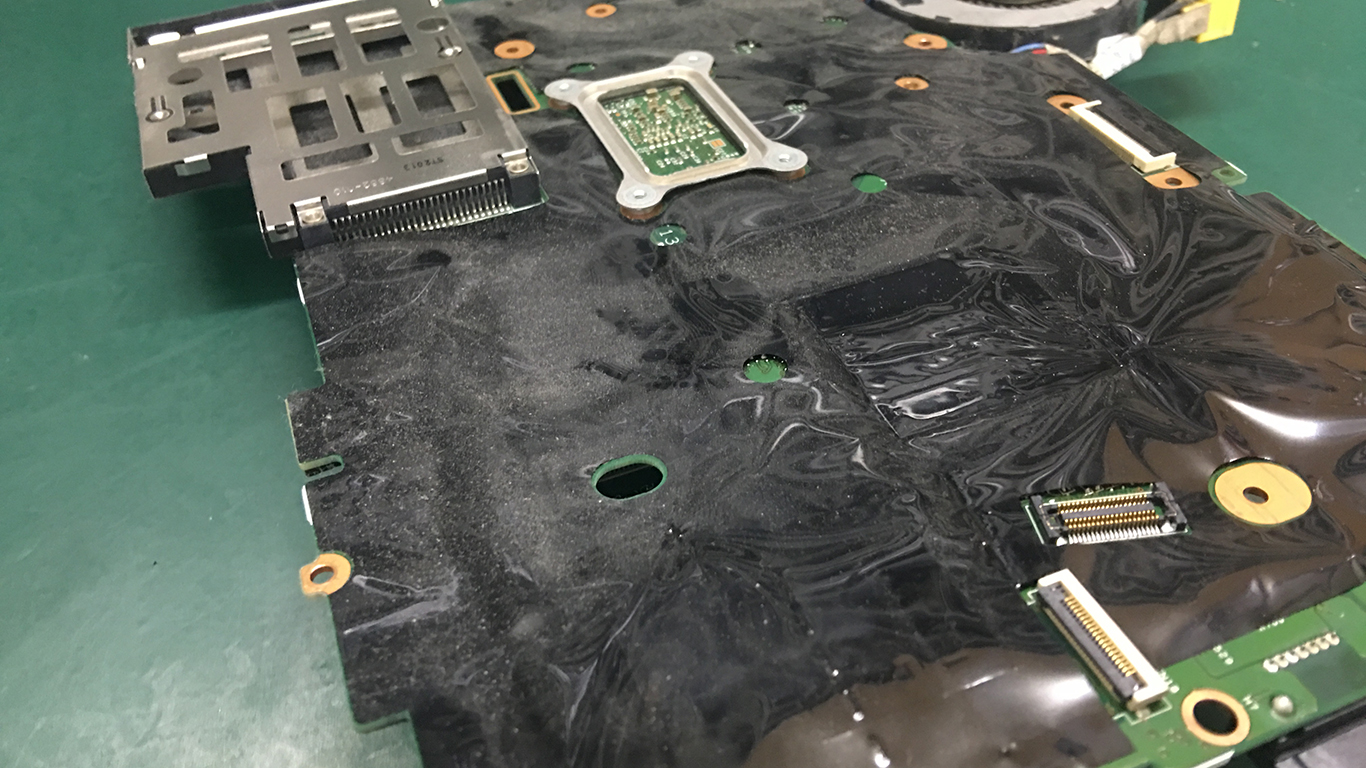

레노버 싱크패드 X220 노트북의 메인보드입니다.

메인보드의 먼지 그리고 CPU단에 말라버린 써멀구리스

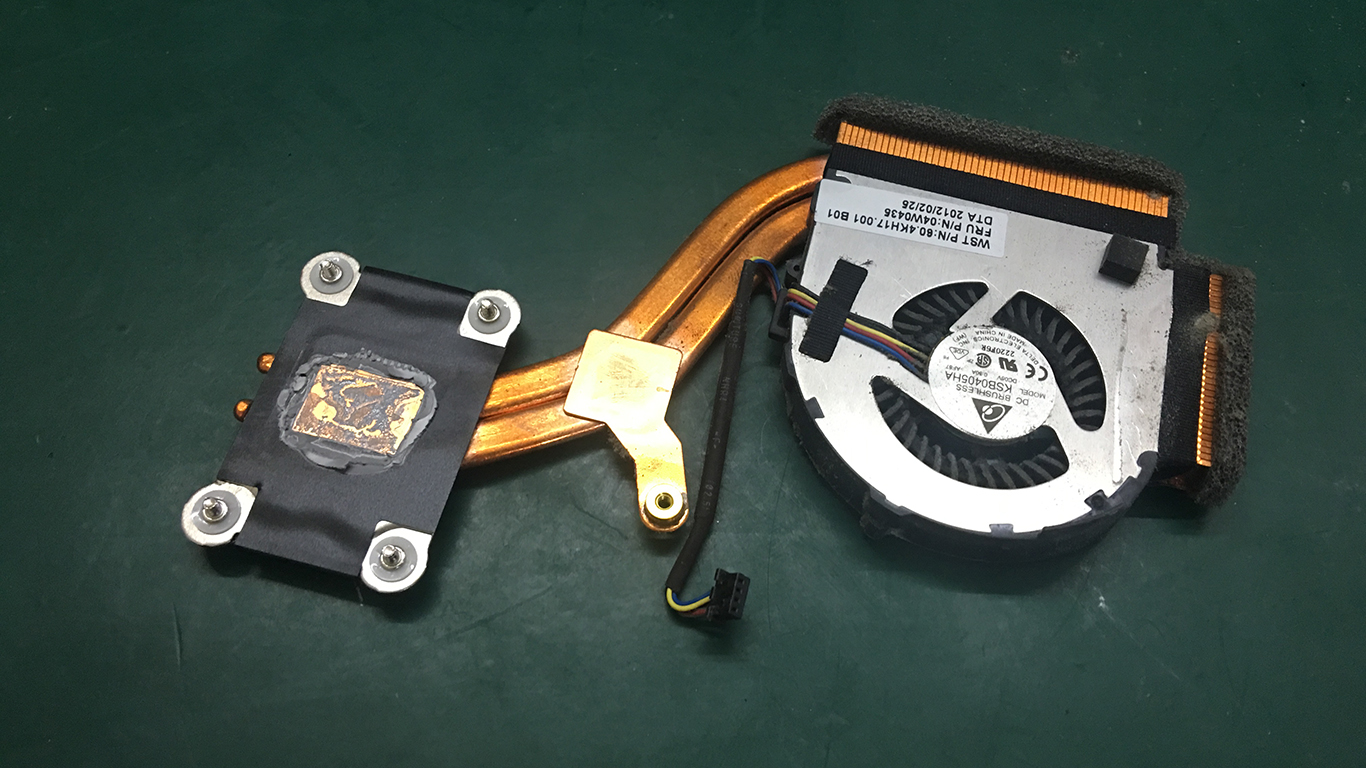

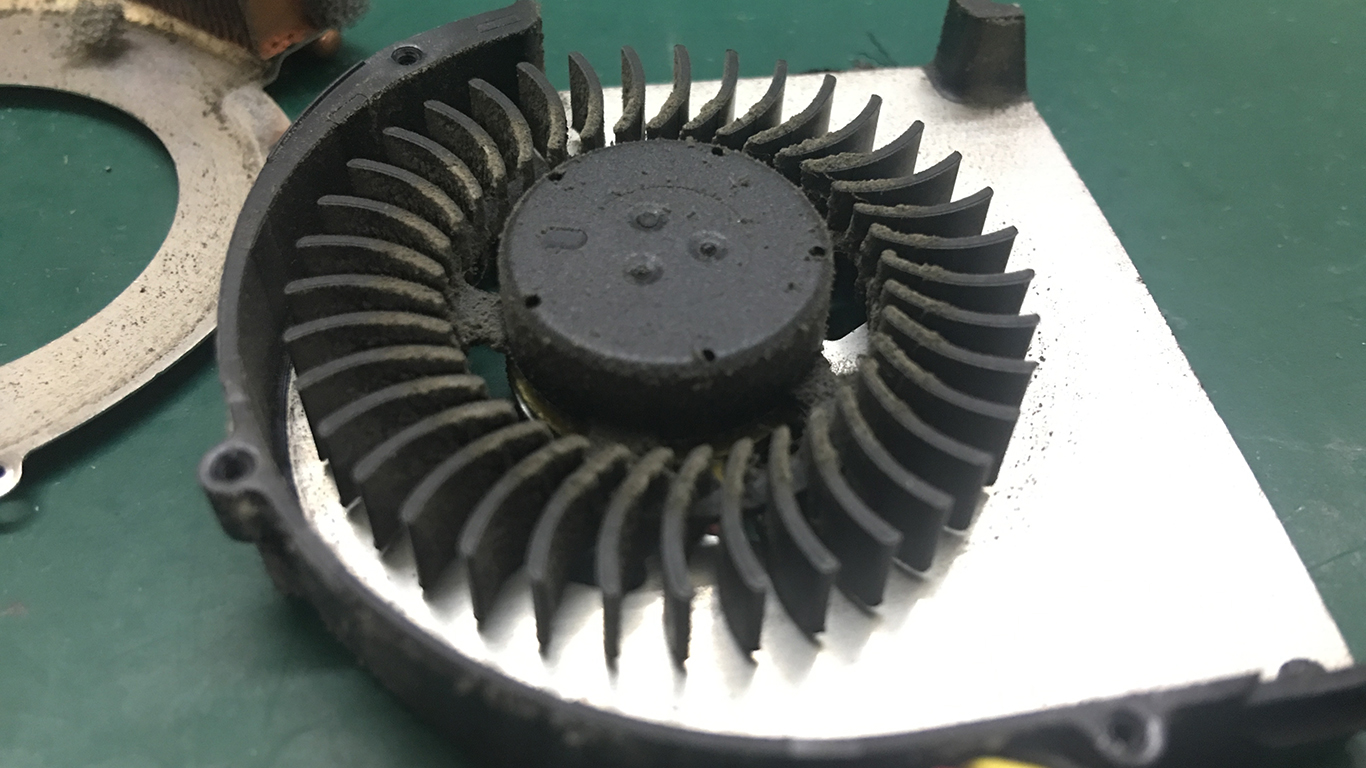

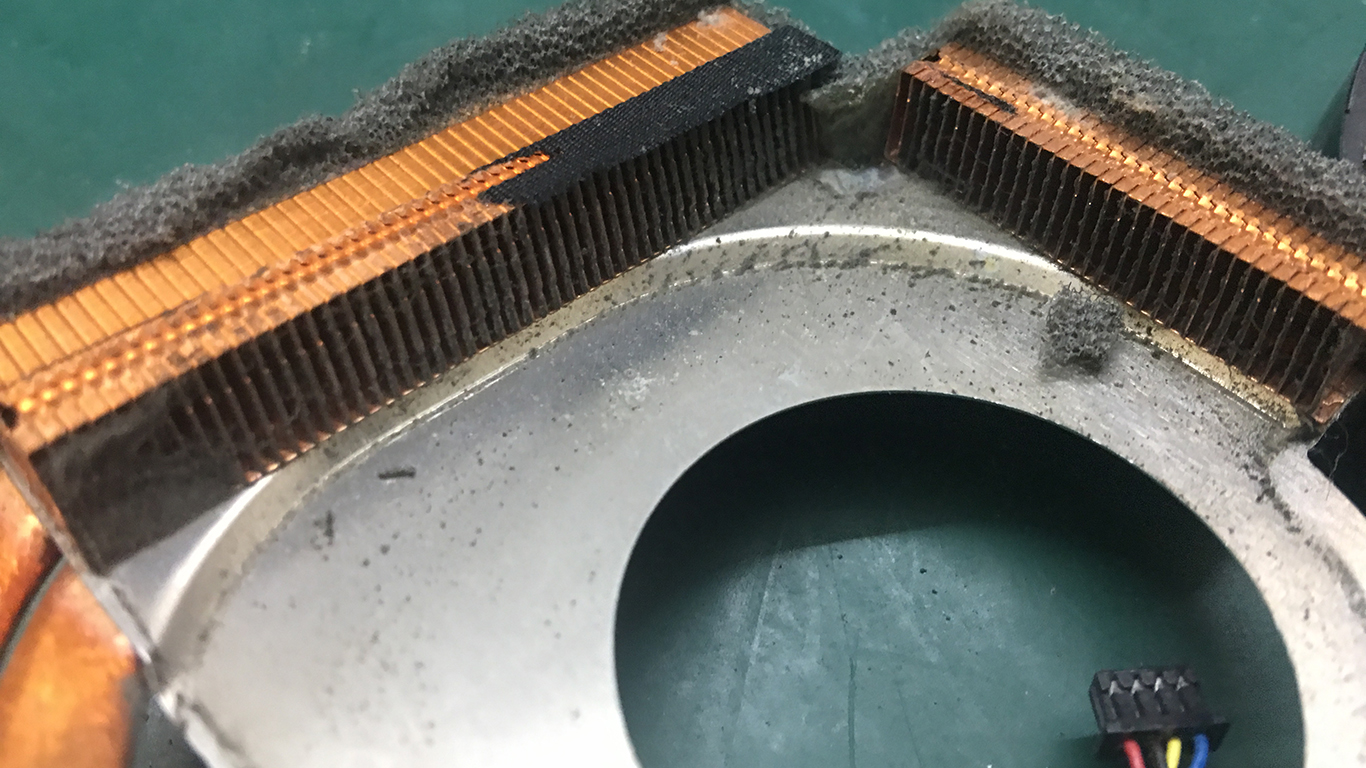

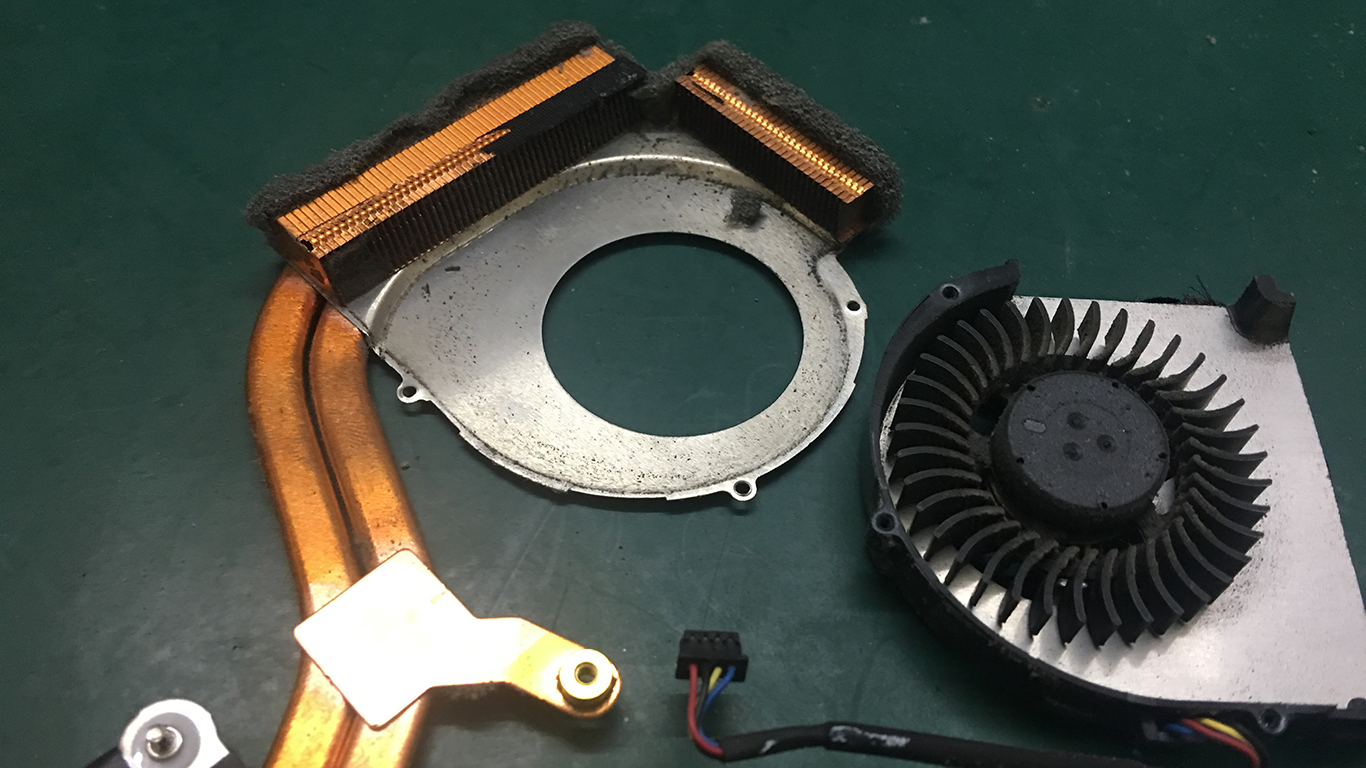

7. 고장난 팬을 분해하고 히트싱크를 청소합니다.

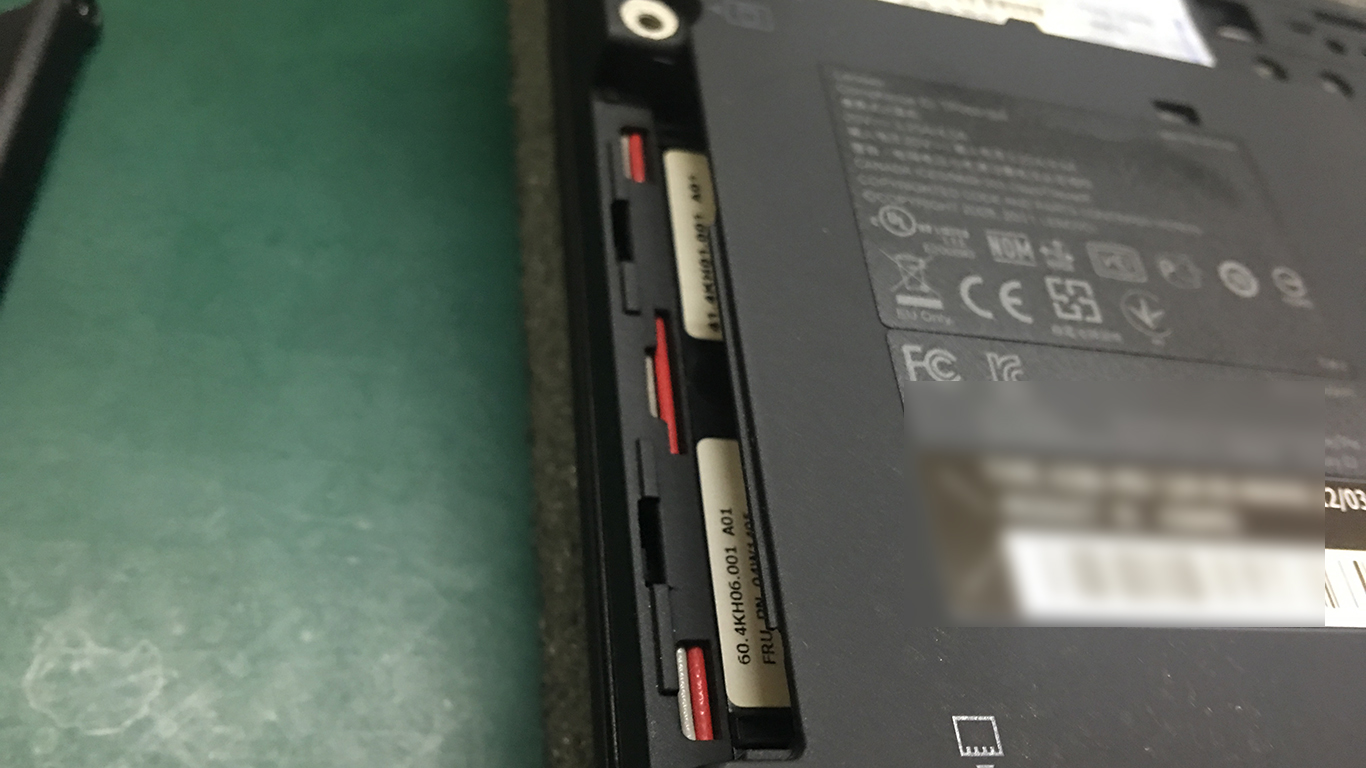

8. 고장난 팬은 미련없이 쓰레기통으로 버리고 신품 팬으로 교체합니다.

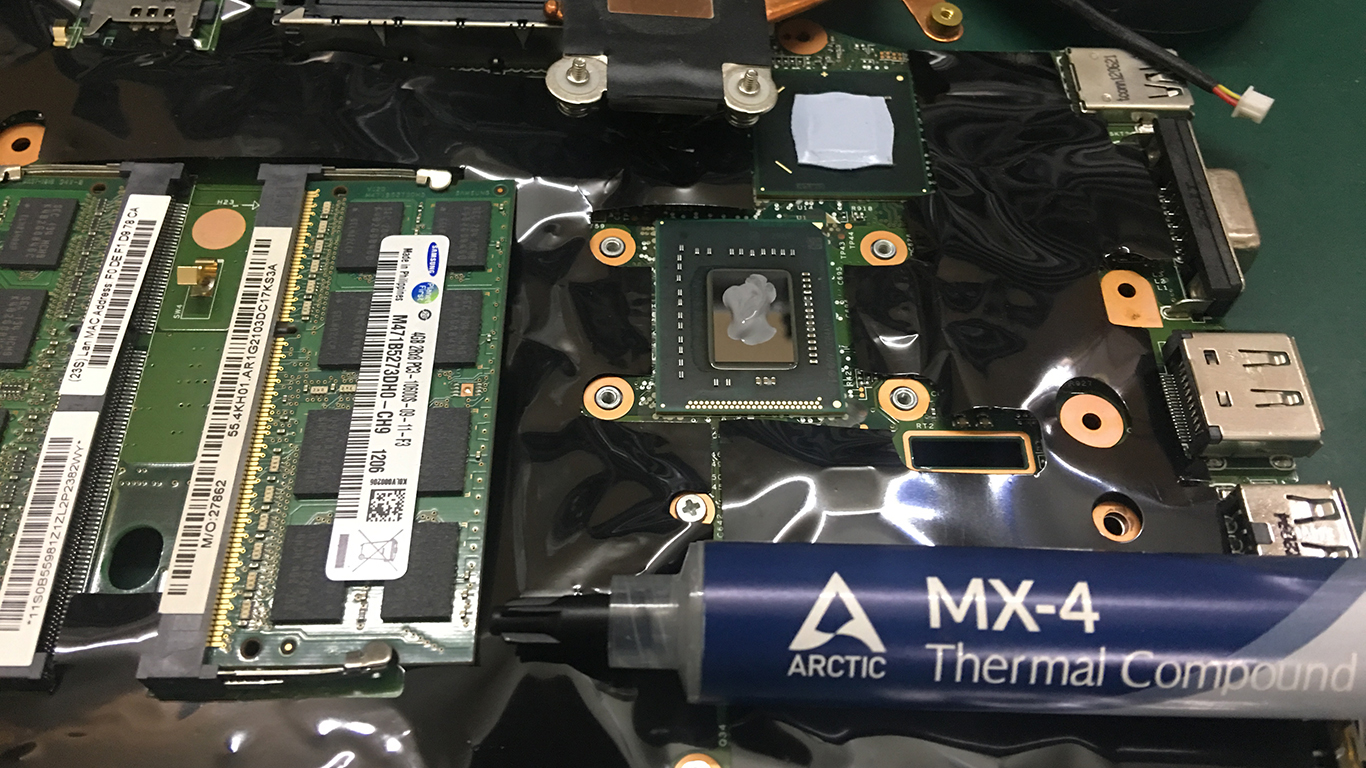

9. 써멀구리스( 아틱 MX-4 )를 도포하고 조립합니다. ( 조립은 분해의 역순으로... )

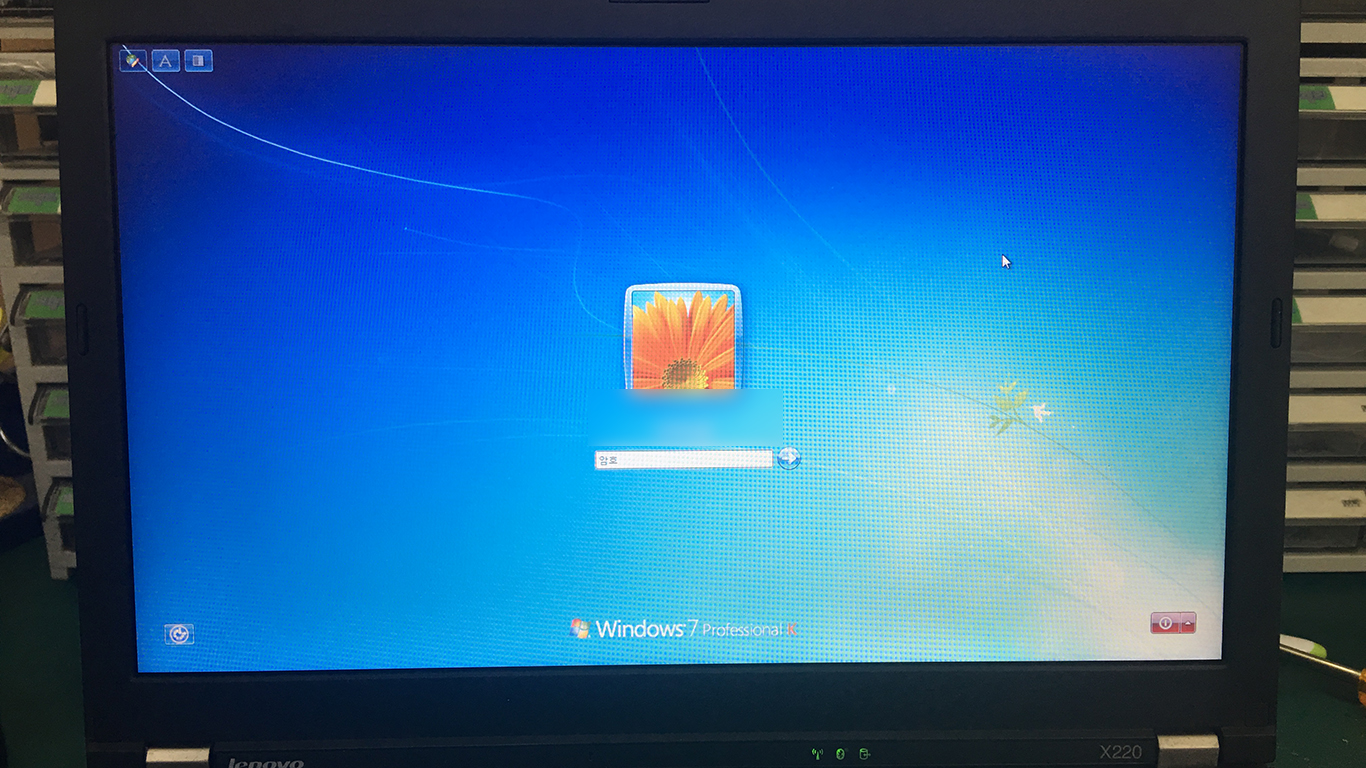

10. 조립이 끝나면 윈도우로 부팅하고 기본적인 테스트들을 진행합니다. ( 키보드, 사운드, 웹캠, 유무선인터넷, 각종포트들 )

레노버 싱크패드 X220 이녀석은 팬교체와 내부청소를 진행했기 때문에 일정시간 과부하를 걸어 노트북발열과 팬소음을 확인하고 출고합니다. 고객님 방문시 작업한 사진들을 보여드리고 고장난 이유에 대해 설명드리고 있습니다.





레노버 싱크패드 X220 팬에러 메시지 출력 후 꺼지는 증상으로 노트북팬교체와 내부청소
