[ 청주 ] acer ASPIRE 5552G 노트북그래픽카드수리

안녕하세요.

노트북수리센터 와일드핑거입니다.



청주에서 택배로 acer ASPIRE 5552G 노트북이 입고되었습니다.

고장 증상은 화면 무증상!!

노트북을 켜면 전원 불은 들어오는데 화면에 아무것도 표시가 안 되는 증상입니다.

acer ASPIRE 5552G 이 모델의 대부분은 메인보드에 붙어있는 그래픽카드의 고장으로 발생하는 증상인데요.

그런데 그래픽카드가 2개가 붙어있답니다.

하나는 AMD Mobility Radeon HD 4250 이고 또 다른 하나는 AMD Mobility Radeon HD 5650입니다.

acer ASPIRE 5552G 노트북을 여러 대 수리해봤는데 대부분 AMD Mobility Radeon HD 4250 이 고장이 나더라고요.

그런데 아닌 경우도 있다는 거 꼭 기억해 주세요.

acer ASPIRE 5552G 노트북 화면무 고장은 AMD Mobility Radeon HD 4250 그래픽카드가 고장 나서 그렇다가 절대 아닙니다.

꼭 기억하세요^^

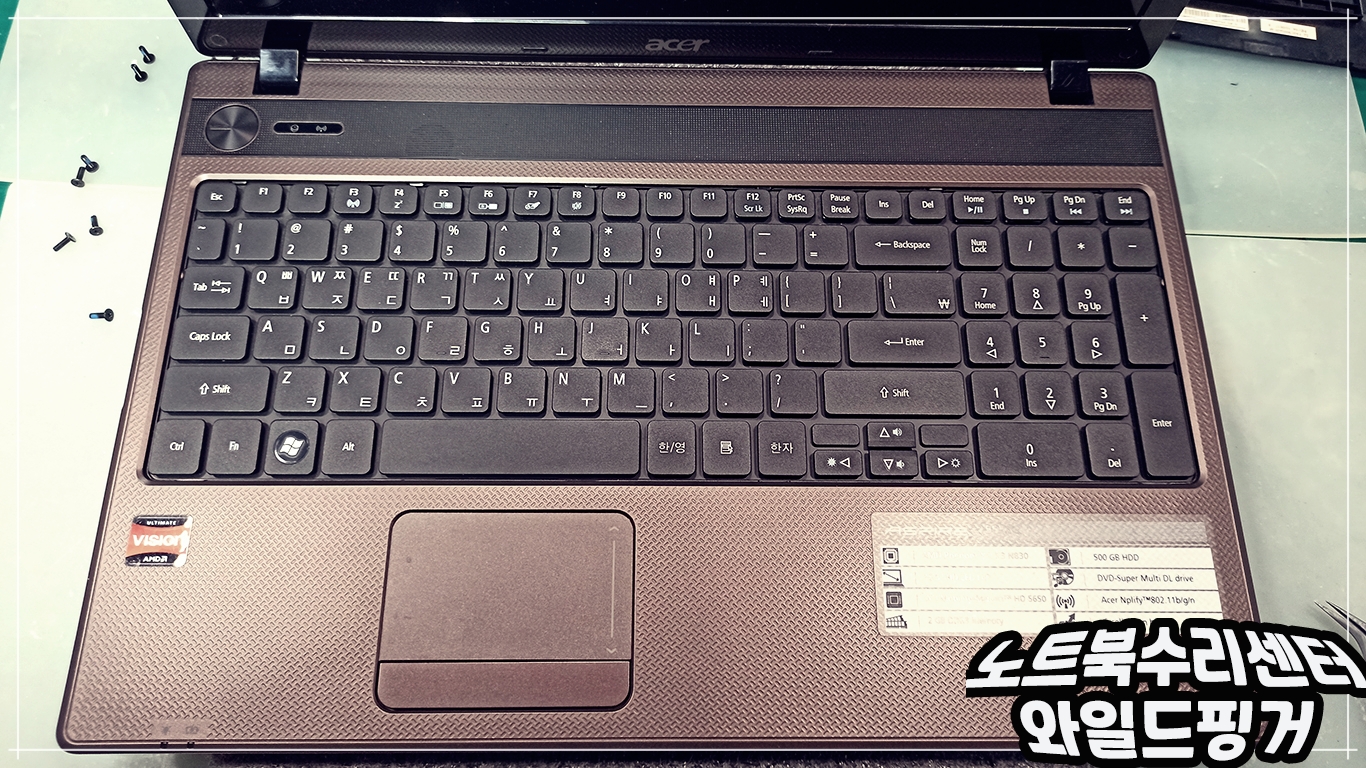

acer ASPIRE 5552G 스펙부터 확인하겠습니다.

CPU/ AMD Phenom(TM)II X3 N830

RAM/ DDR3 2GB

그래픽/ AMD Mobility Radeon HD 5650

저장장치/ 500GB 하드디스크

해상도/ 15.6인치 ( 1366X768 )

이 정도입니다.

조금만 업그레이드하면 더 빠르게 사용이 가능한 노트북입니다.

메모리와 SSD를 추가하면 속도가 말도 안 되게 빨라진다는 거^^



현재 메모리만 2기가 추가해서 4기가로 사용하셨었습니다.

메모리는 DDR3 4기가 2개로 8기가, SSD는 256GB로 교체하고 윈도우 재설치하면 부팅속도부터 달라질 겁니다.

비용도 작년 초에 비해 많이 저렴해졌고 말이죠.

4기가 메모리 가격이 2~3만 원 정도 하니 4~6만원 정도이고 SSD 256GB는 4만원 정도 하네요.

그러니까 부품 가격만 8만원에서 10만원 정도 예상하시면 된답니다.



2~3년 전까지만 해도 SSD 256GB 가격만 10만원이 넘었답니다.

메모리 4기가도 4~5만 원 정도 했고요.



부품 가격이 정말 많이 저렴해졌네요^^

업그레이드하기 딱 좋은 때인 거 같습니다.





위의 사진과 영상으로 고장 증상을 보고 가시겠습니다.

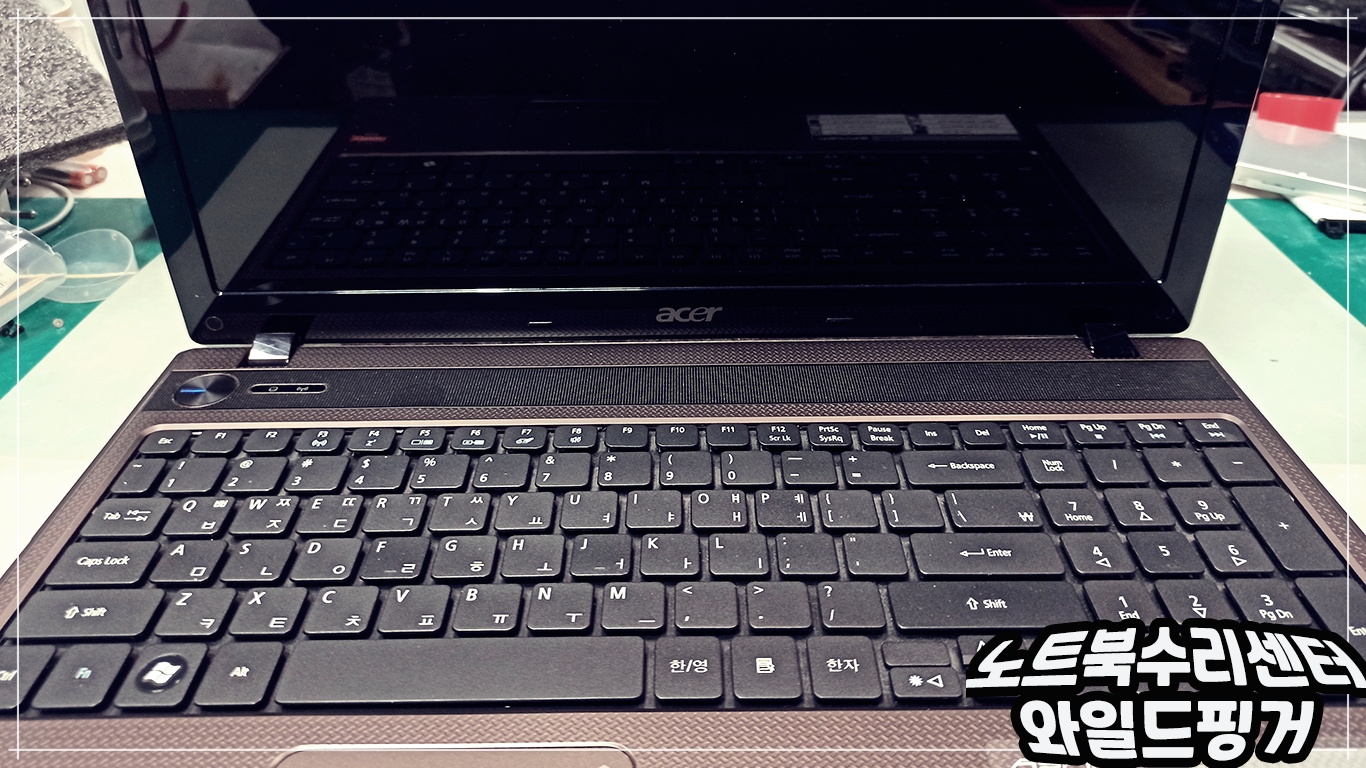

전원 버튼을 눌러 노트북을 켜면 전원 불 들어오고 팬 돌아가는 소리가 들리고 아무리 기다려도 화면에 아무것도 표시가 안되고 있습니다.

이 증상을 수리하기 위해 노트북을 분해해서 노트북 메인보드를 꺼내야 합니다.





# acer ASPIRE 5552G 노트북 분해와 그래픽카드수리

---

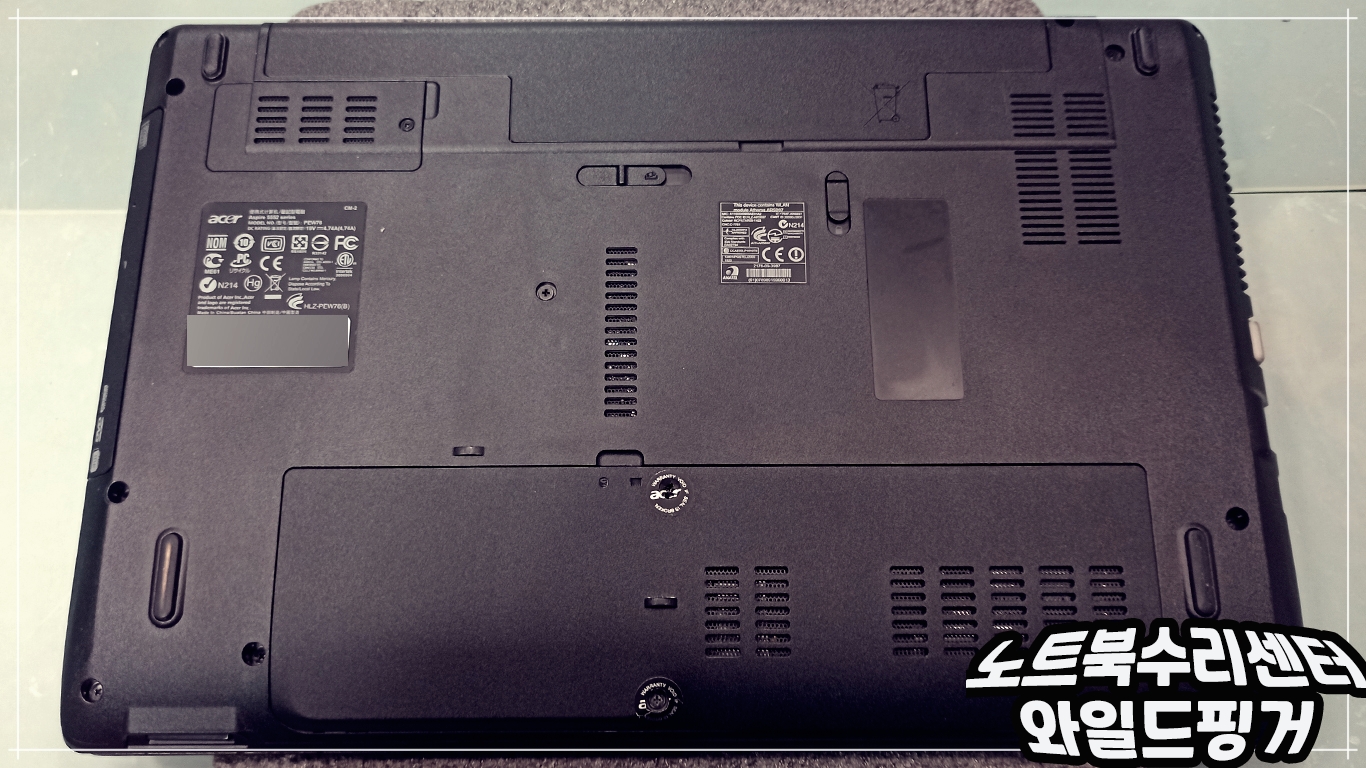

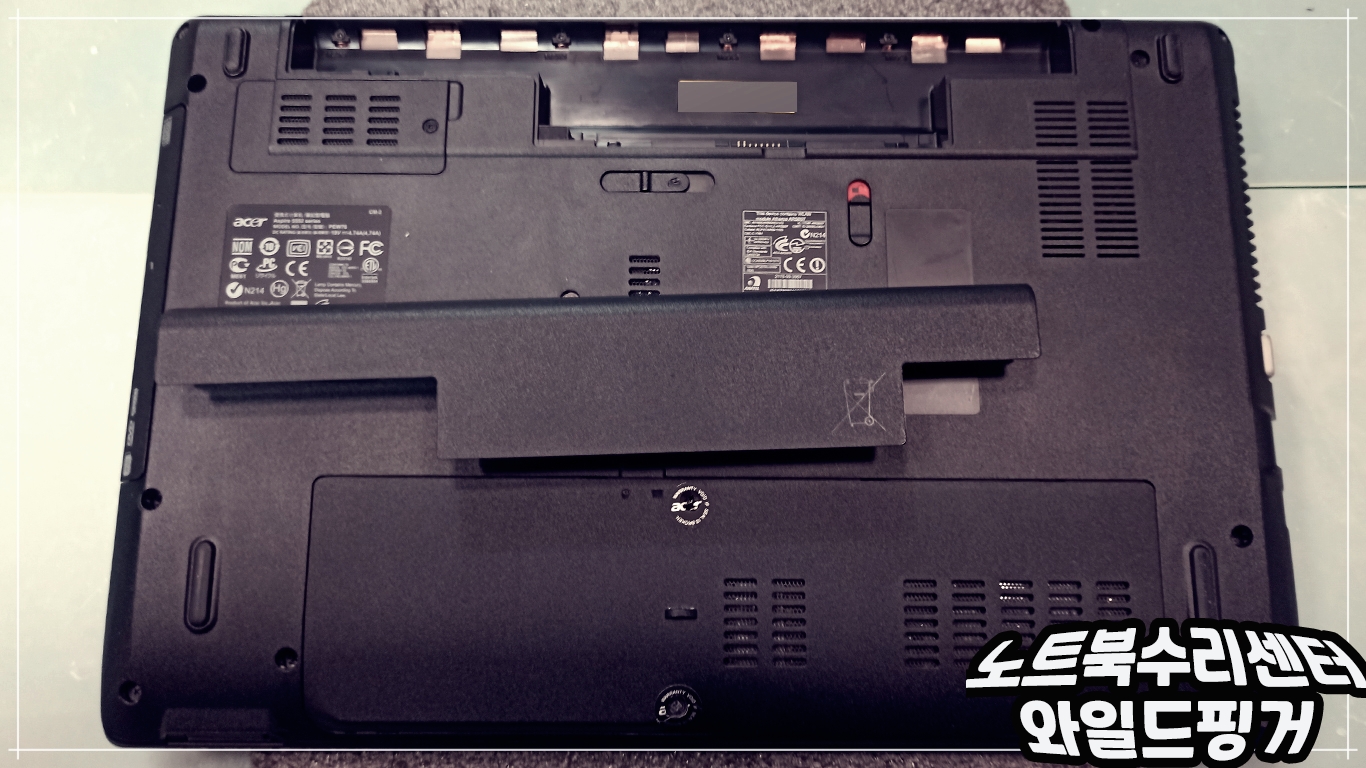

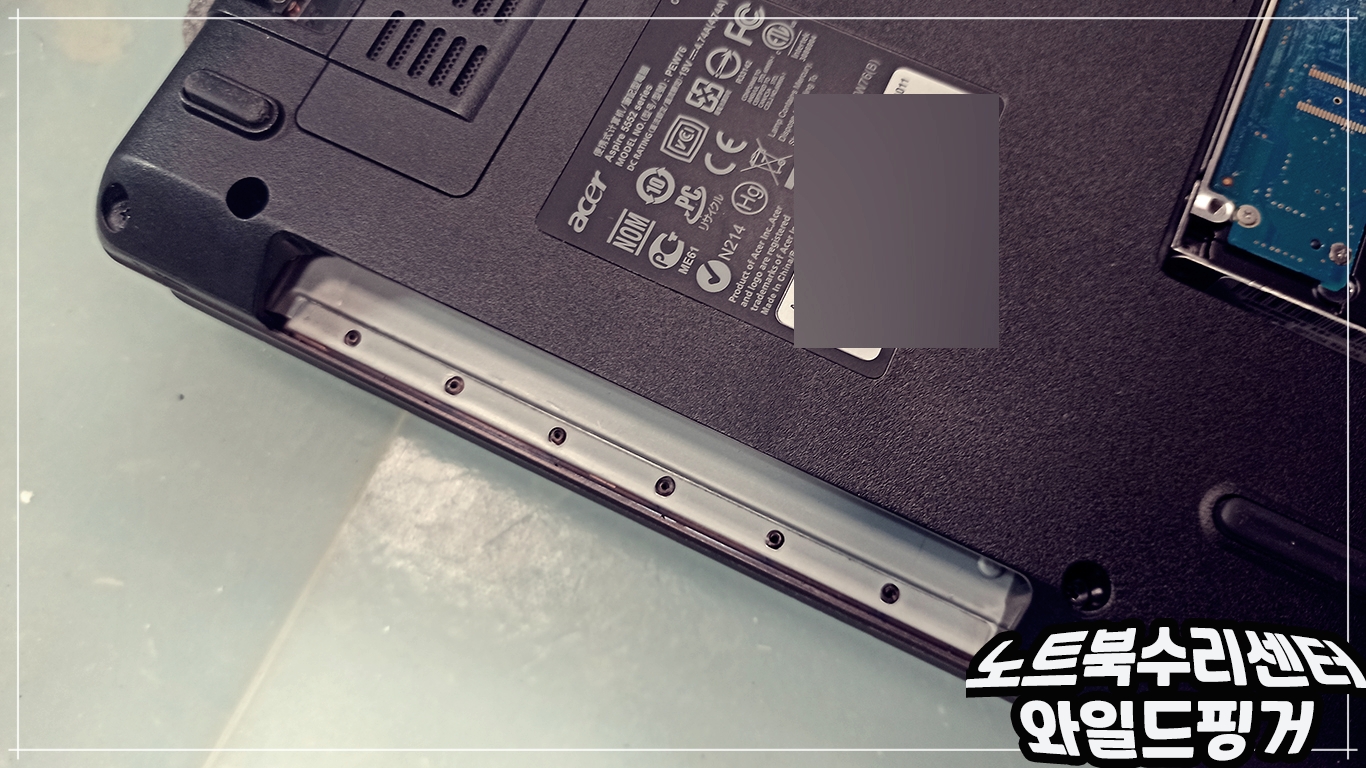

노트북의 배터리를 분리하고 하단에 메인 커버를 열어줍니다.

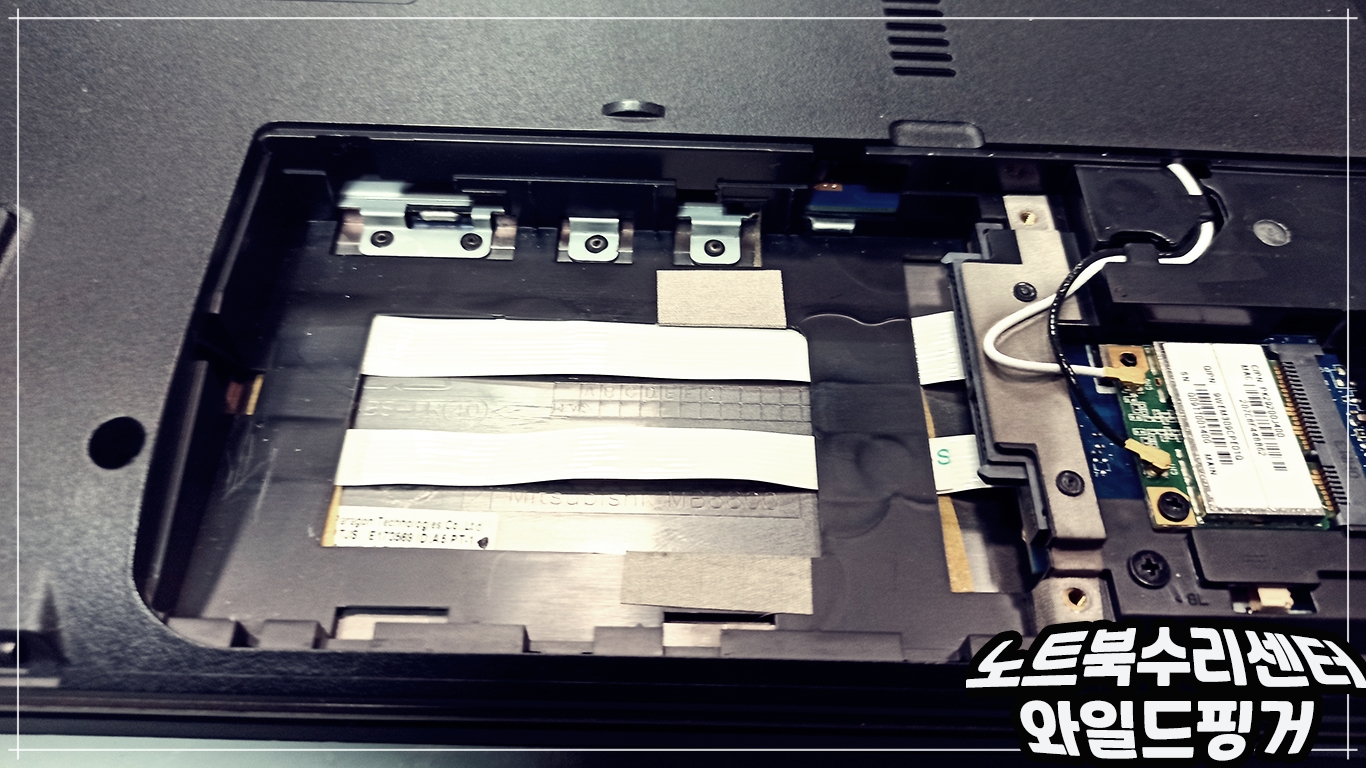

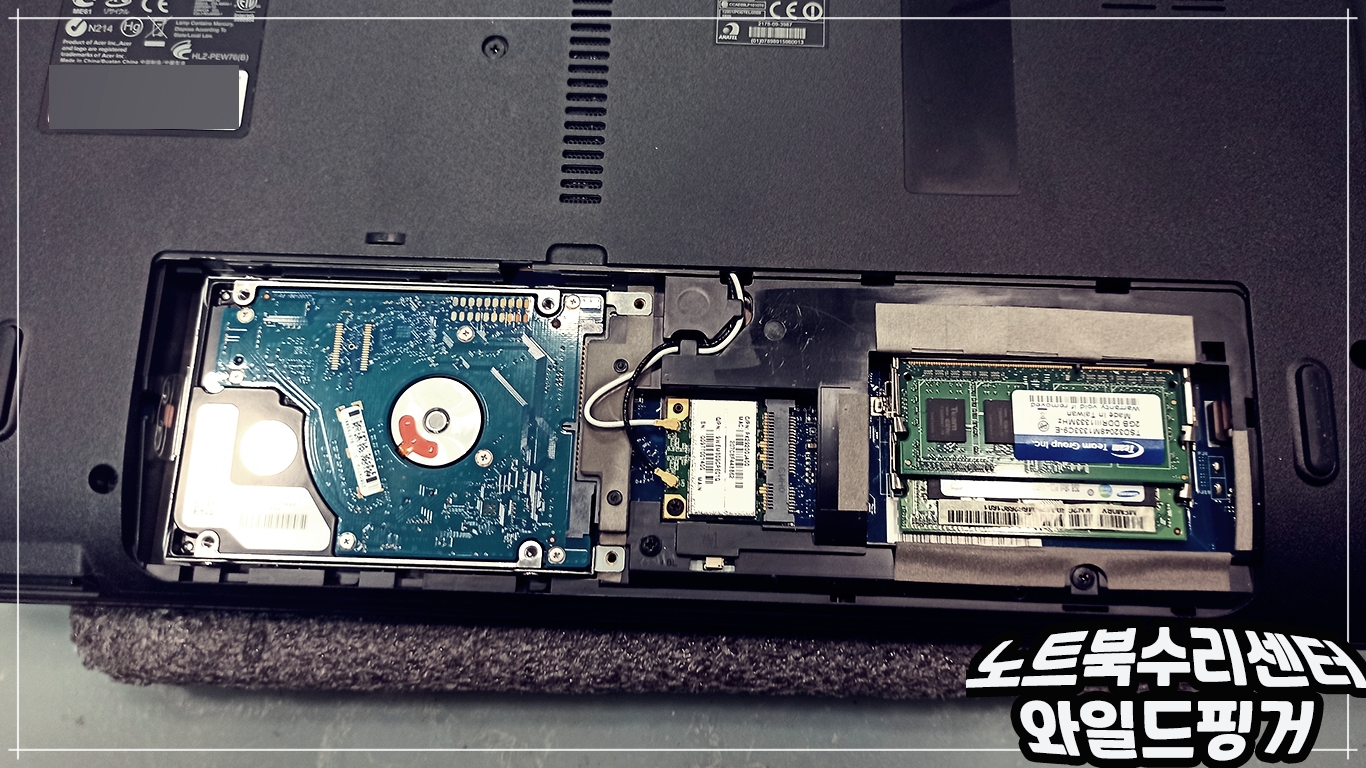

좌측부터 하드디스크, 무선랜카드, 메모리가 보입니다.

업그레이드나 수리하기 정말 편하게 되어있네요^^

이런 노트북 정말 좋아요!!





하드디스크와 ODD(CD-ROM) 그리고 무선랜카드를 분리합니다.

사진에 보면 무선랜카드가 분리가 안되어있는데 꼭 분리를 해야 합니다.

노트북 하판을 고정하는 고정나사들을 모두 풀어 줍니다.

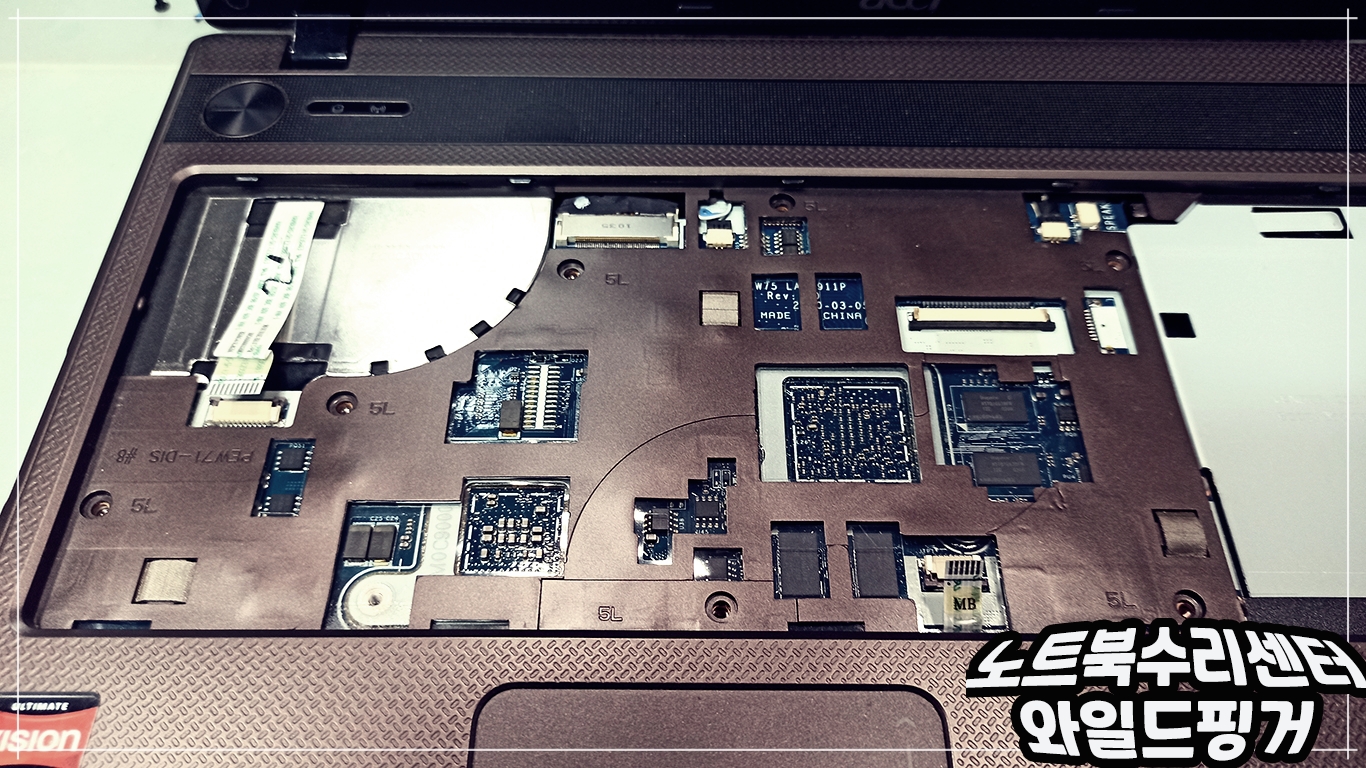

키보드가 보이게 노트북을 뒤집고 액정부를 열고 키보드를 분리합니다.

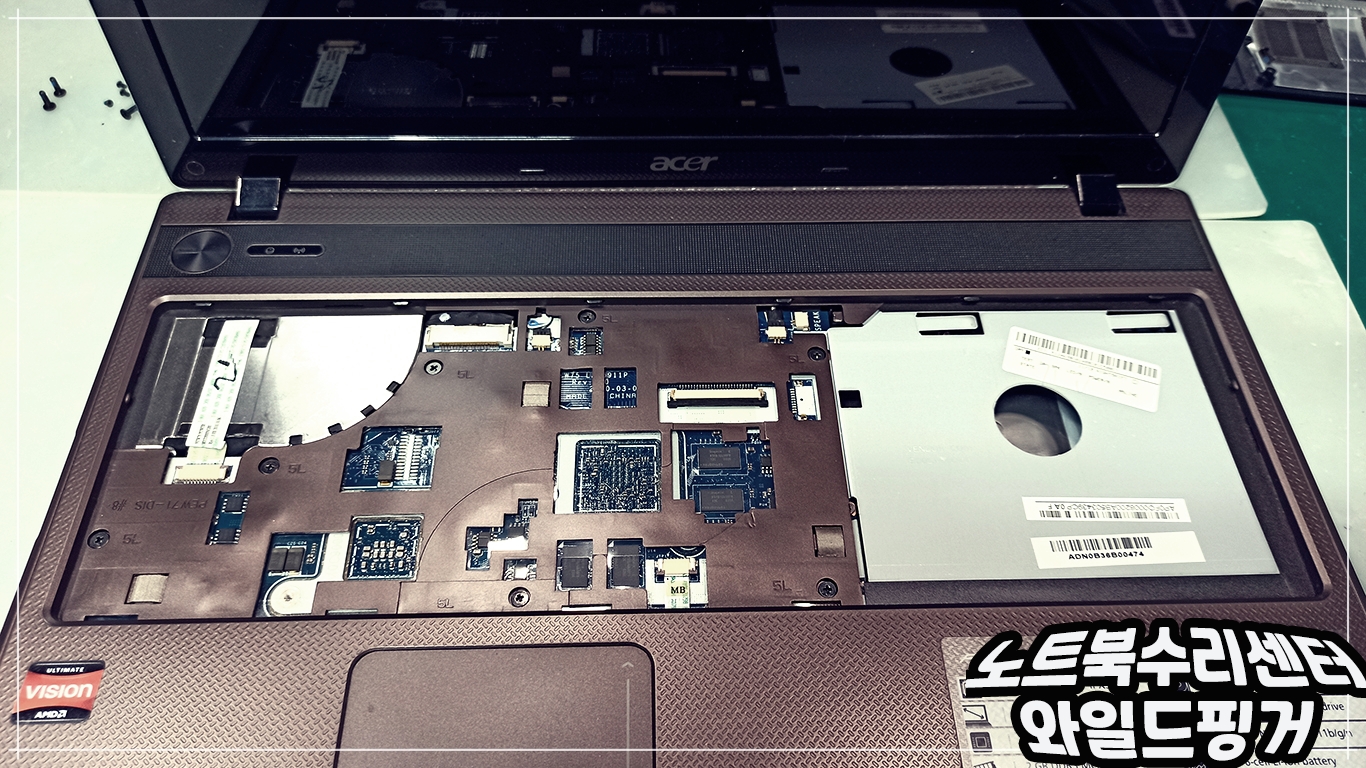

보드와 연결된 케이블들을 분리하고 상판을 고정하고 있는 고정나사들을 풀어 본체 상판을 열어줍니다.





메인보드와 연결된 케이블들을 모두 분리하고 고정나사를 풀어 하판에서 메인보드를 들어냅니다.

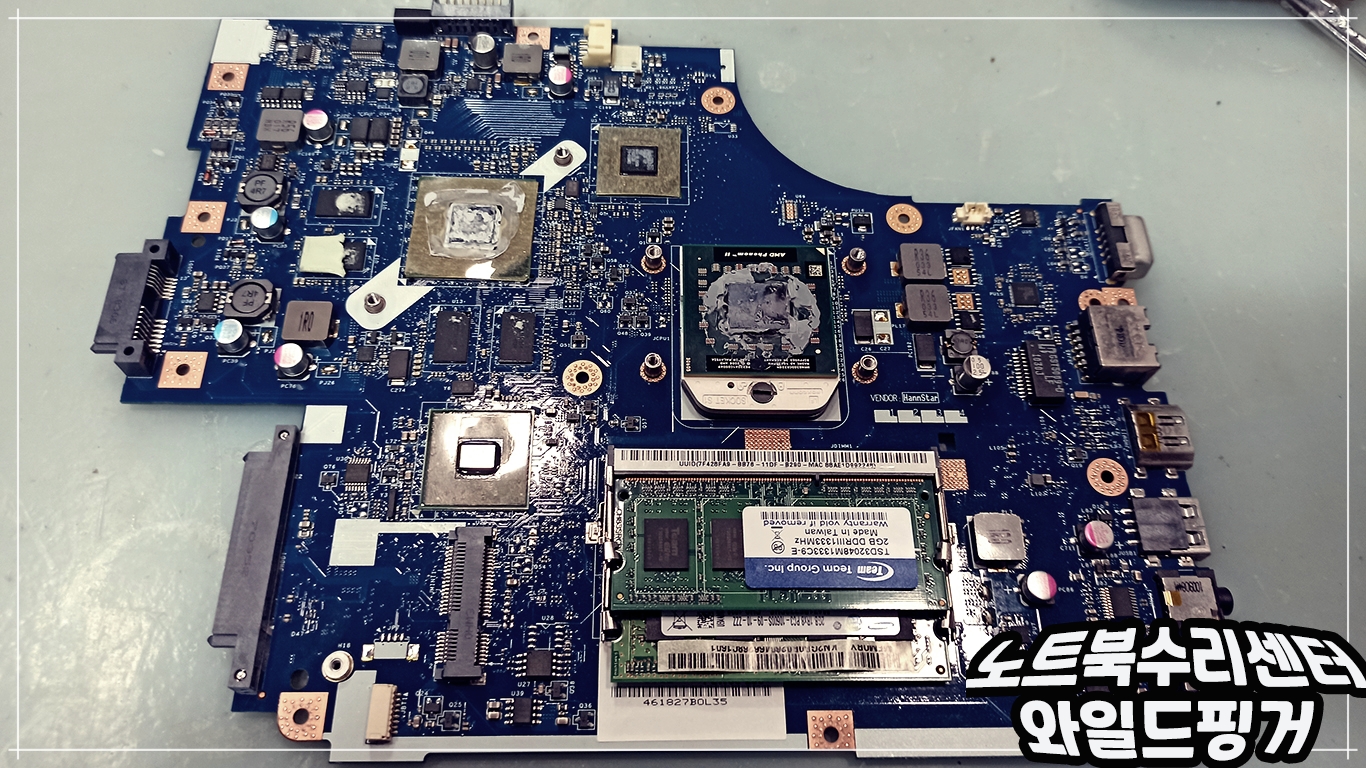

acer ASPIRE 5552G 노트북 그래픽카드수리를 하기 위해 메인보드에 장착되어있는 팬, 히트파이프 그리고 메모리와 CPU를 분리합니다.

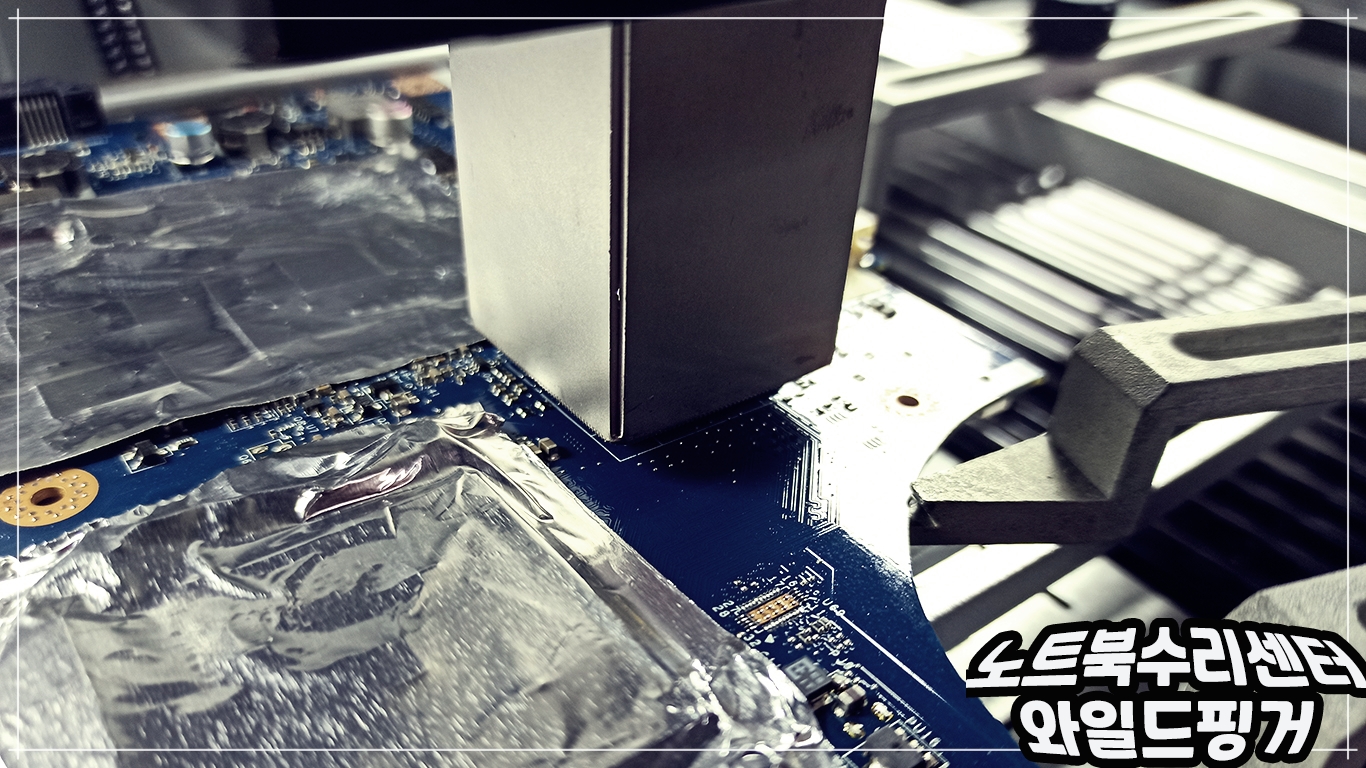

그리고 그래픽카드 주변 다른 부품들이 손상이 안되도록 테이프를 붙여 BGA 장비에 장착하고 장비를 구동합니다.

고장 난 칩을 떼어내고 중고 칩으로 교환합니다.



수리 방법에는 재생, 중고, 신품 칩으로 교체하는 방법이 있는데요.

칩 재생이 불가능해서 중고로 대체했습니다.

고객님께서 재생이나 중고로 해달라고 하셔서^^

노트북 그래픽카드 수리는 신품으로 하는 게 제일 좋답니다~

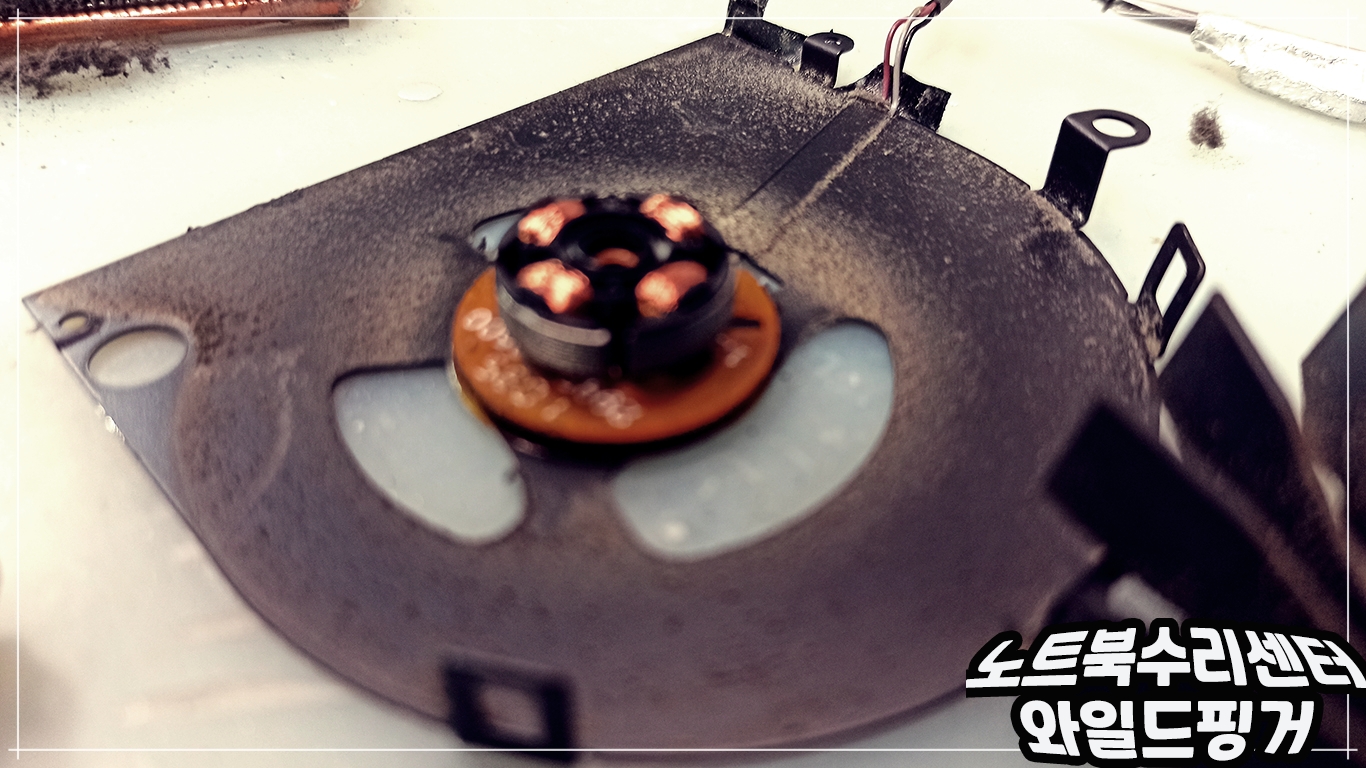

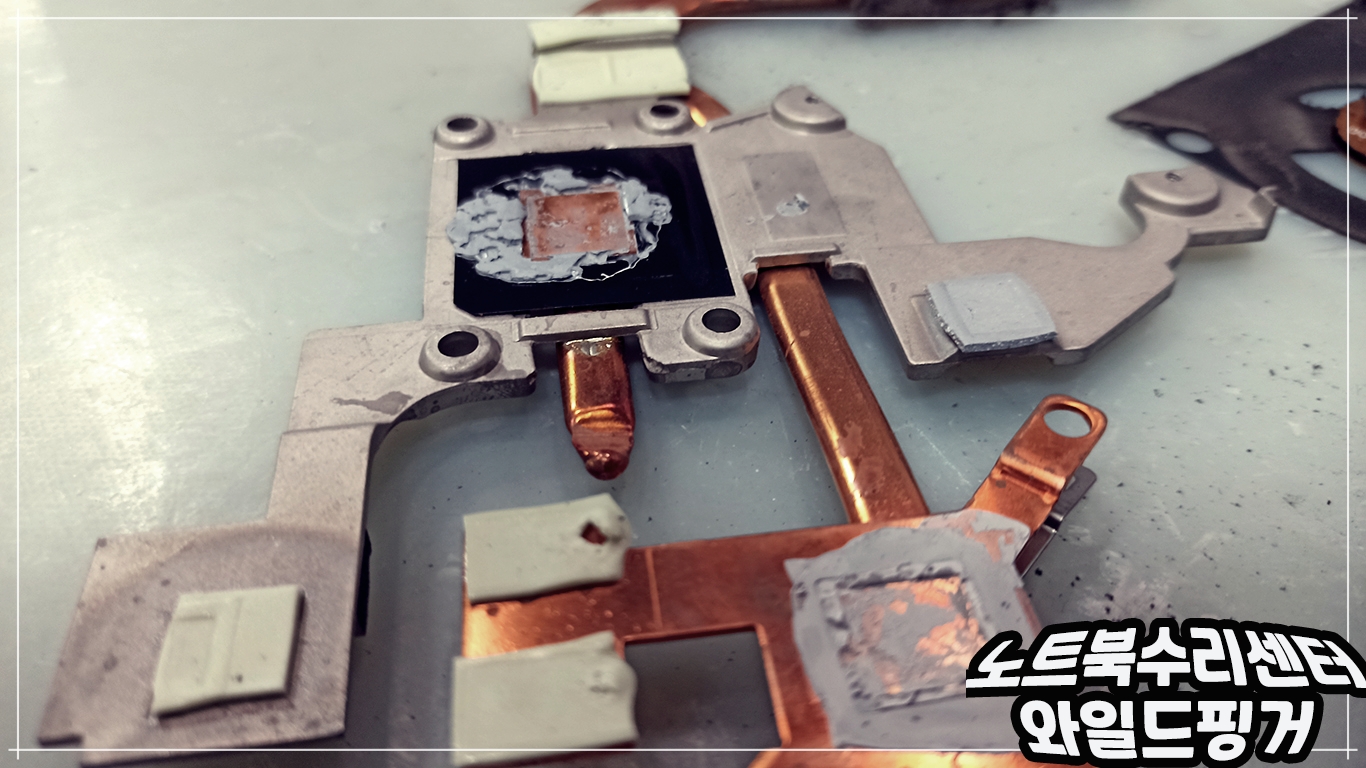

acer ASPIRE 5552G 팬과 히트파이프를 분해하고 청소합니다.

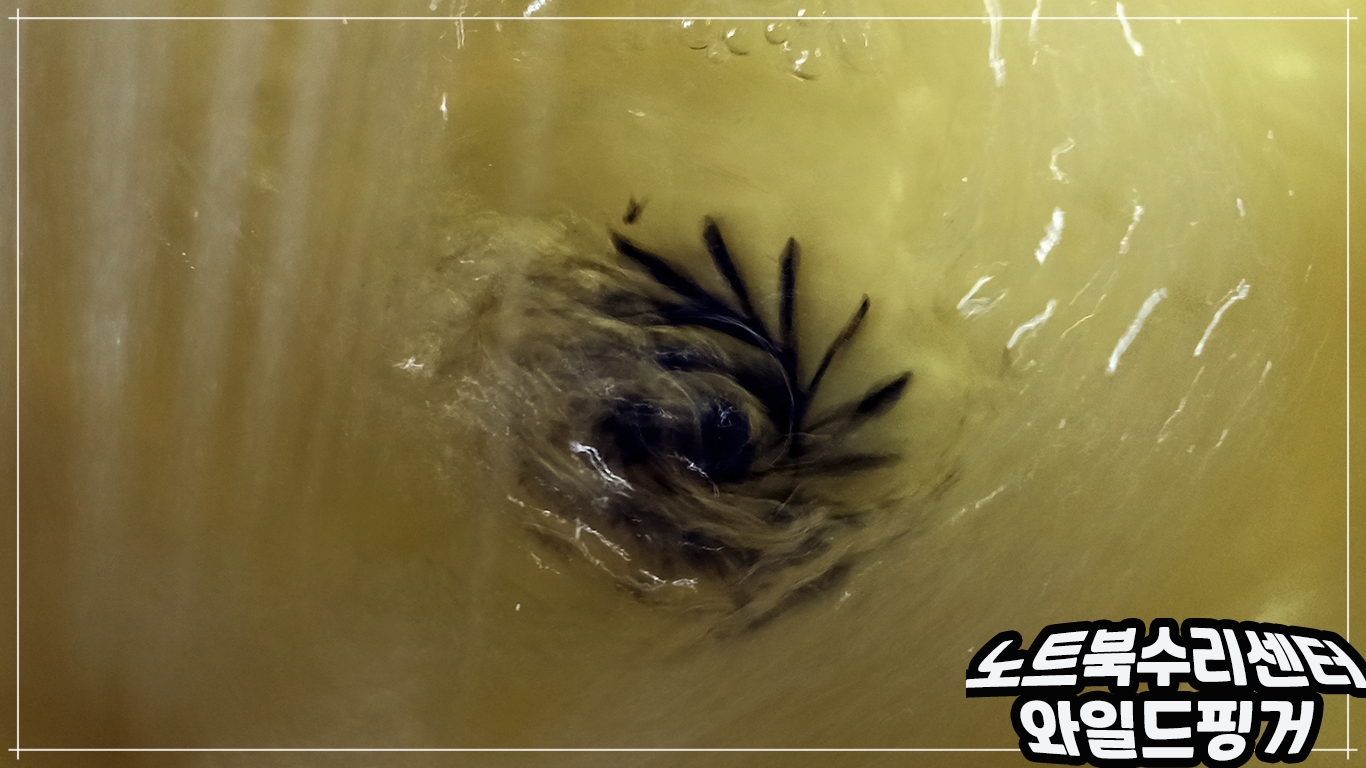

먼지가 많은 팬 날개는 초음파 세척을 진행하고 건조합니다.

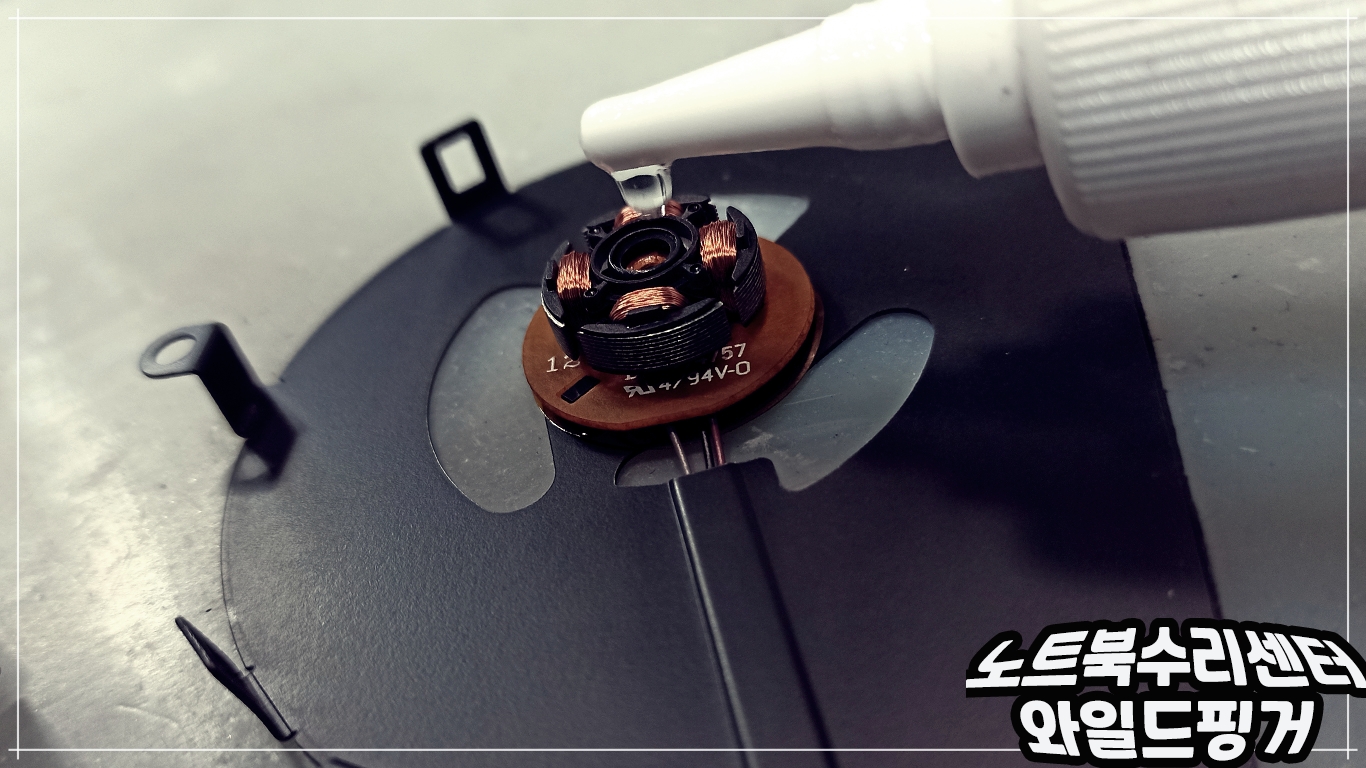

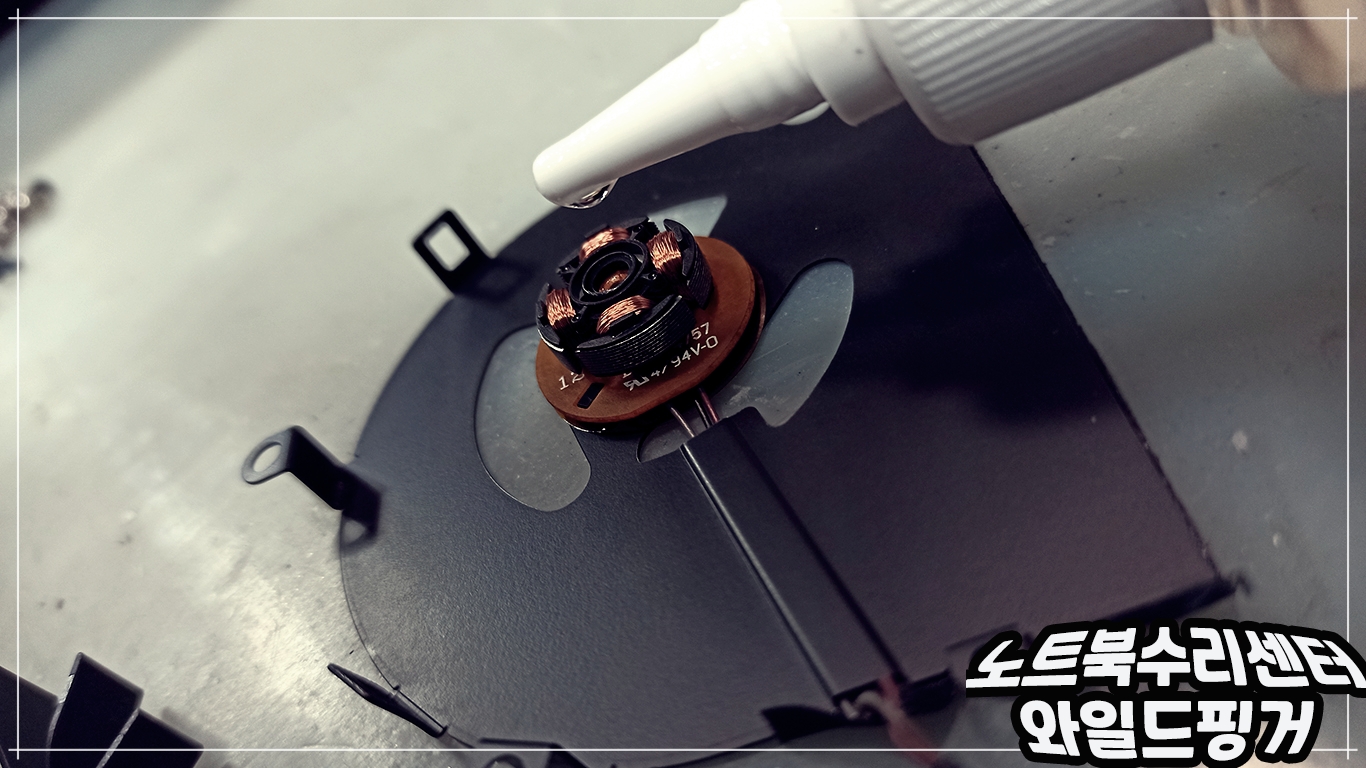

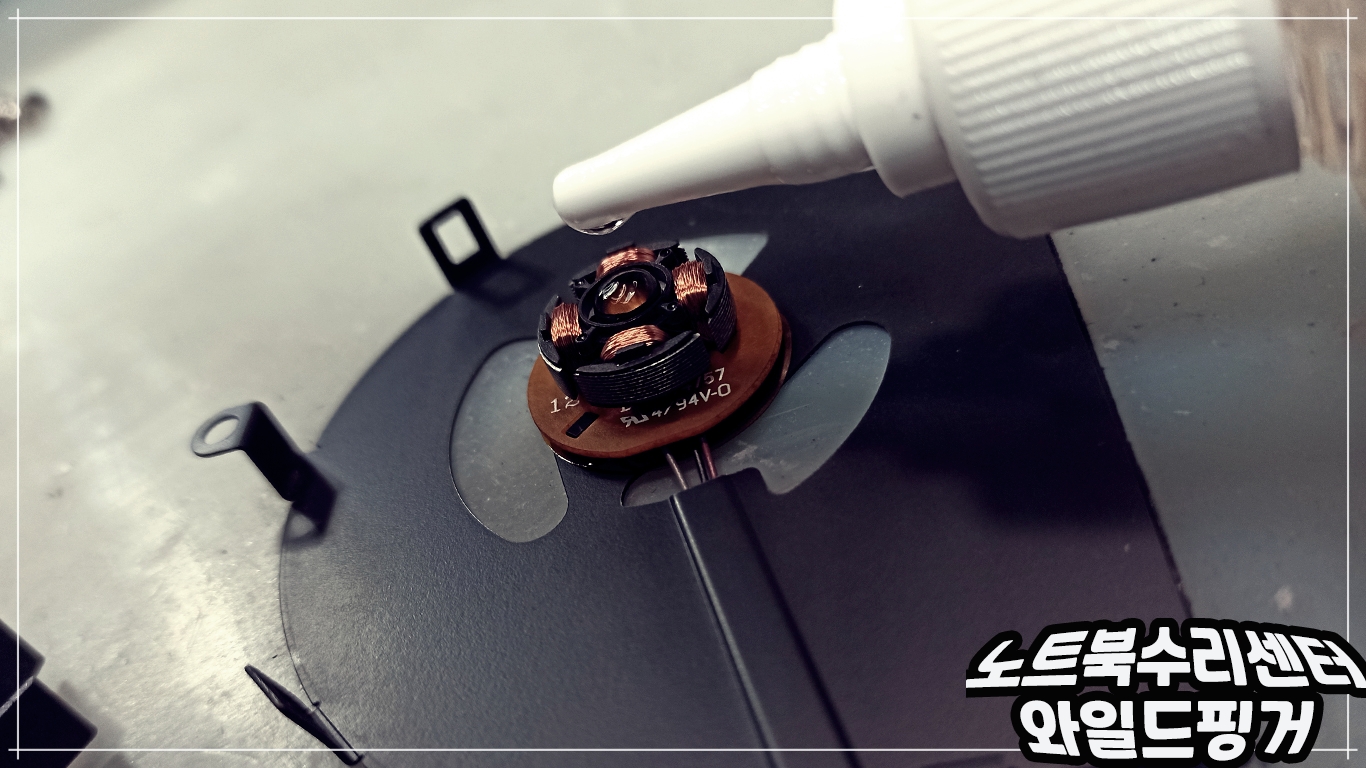

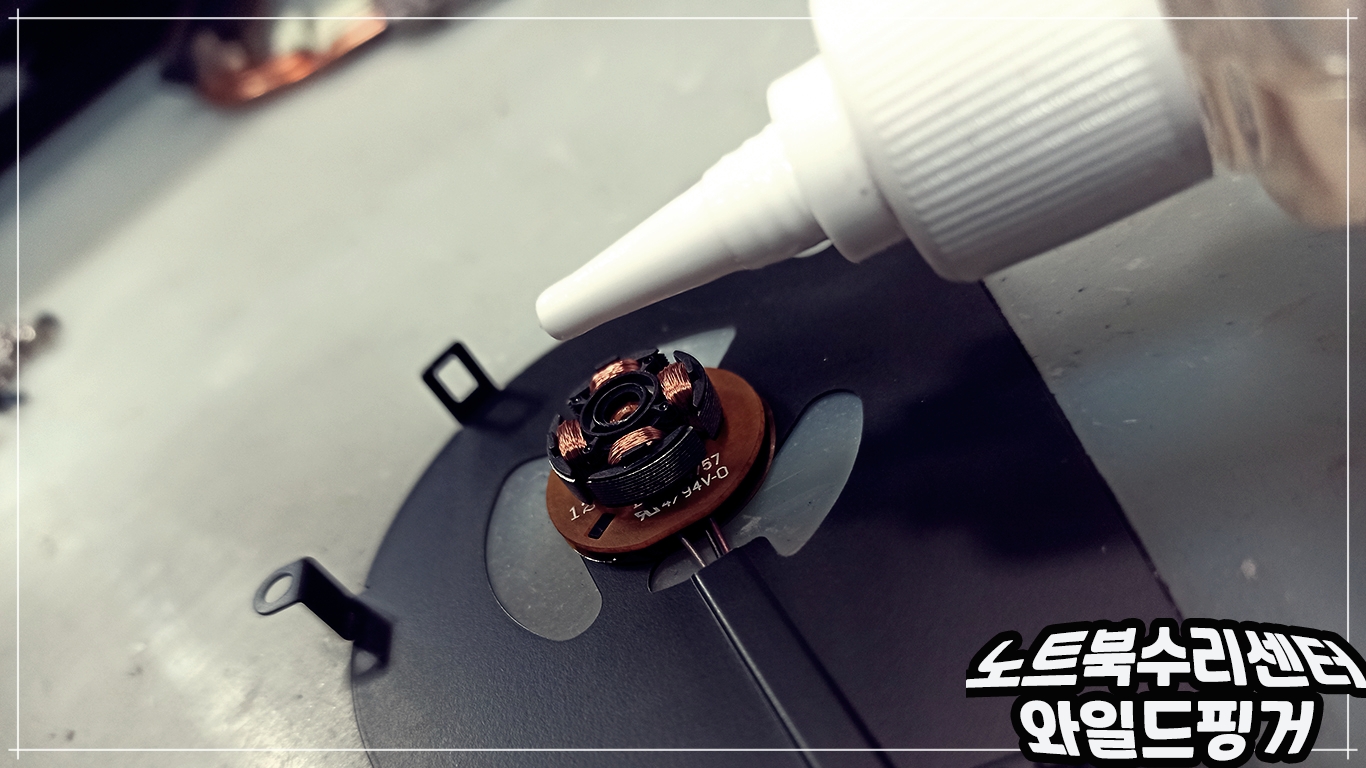

청소와 세척된 팬과 팬 날개를 준비하고 윤활유를 팬 베어링에 넣고 날개를 장착합니다.

그리고 나머지 조립~~~

---

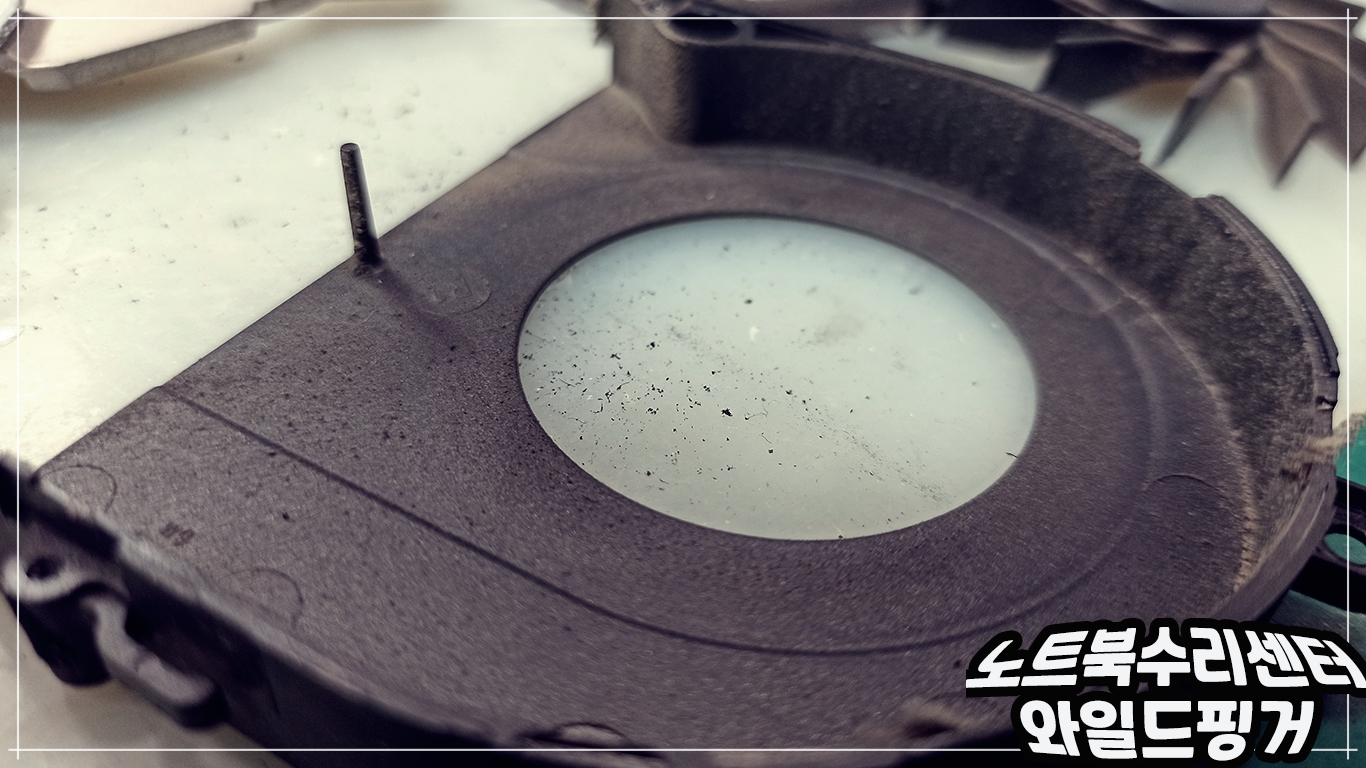

이유는 먼지 때문!!

먼지와 굳어있는 써멀구리스로 발열이 심해져 그래픽카드가 고장이 난 것입니다.

정기적인 노트북 청소로 그래픽카드 고장을 예방할 수 있습니다.

---

메인보드 CPU와 GPU에 써멀구리스와 써멀 패드를 도포하고 붙여주고 히트파이프와 팬을 장착합니다.

그리고,,, 분해의 역순으로 천천히 조립합니다.

분해 후 다시 조립하는 과정이므로 집중해서 천천히 작업을 진행합니다.





조립이 끝난 상태에서 노트북을 켜면 화면이 " 짠!! " 하고 나타납니다.



전원 버튼을 눌러 노트북을 켜면 전원 불은 들어오고 팬이 돌아가는 소리가 들립니다.

그리고 화면 중앙에 ACER 로고가 나오면서 윈도우로 부팅~~~~

화면에 아무것도 표시가 안되었는데 acer ASPIRE 5552G 노트북 그래픽카드 수리가 깔끔하게 잘된 거 같습니다.

수리가 끝났으니 테스트하고 이상이 없다면 고객님께 연락드리고 출고가 진행됩니다.

현재도 테스트 중.....
